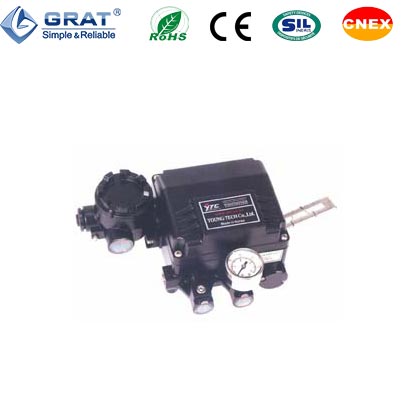

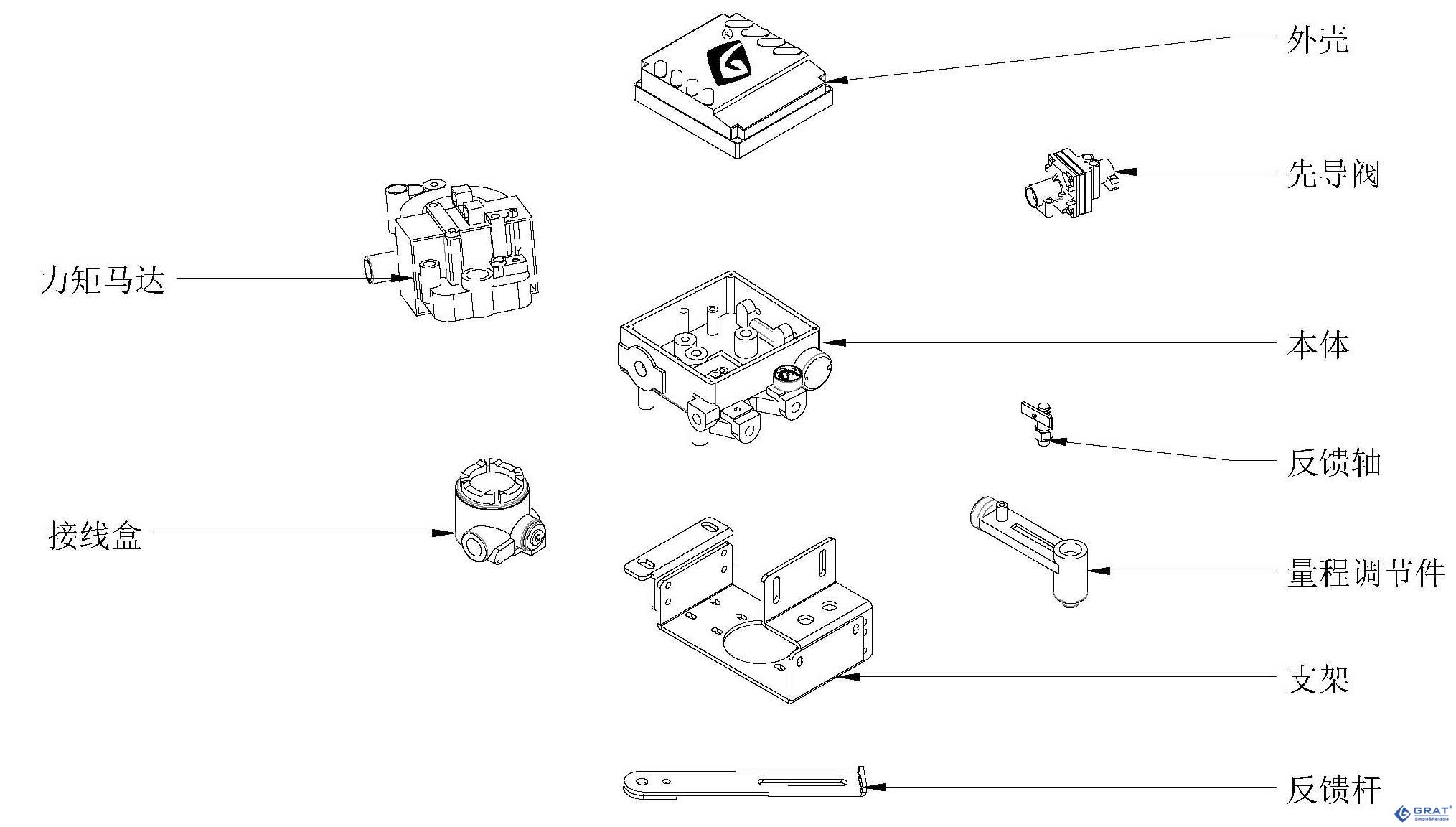

气动阀门直行程定位器

 所属类别:其他
产品名称:气动阀门直行程定位器
产品简介:
   气动阀门直行程定位器是一种从控制器或控制系统中接受4~20mA直流电流信号,并向直行程气动执行机构输送空气来控制阀门位置的装置。

★在5~200Hz范围内无共振现象。

★下向和反向,单作用和双作用之间可方便转换。

★对于小型执行机构可通过缩小定位器的节流孔来防止振动。

★空气消耗量小,经济性好。

★不用更换零件就可以实现1/2范围内的分程控制。




项目形式
单 作 用
双 作 用
输入信号
  4-20mA DC
阻    抗
  250±15 Ohm
输入压力
  1.4~7kgf/cm3(20~100 psi)
行程范围
  10~150mm
气源接口
  PT(NPT)1/4
压力表接口
  PT(NPT)1/8
电源接口
  PF1/2(G 1/2)
防爆等级
  Ex dm 11B T5
  Ex dm 11C T5
  Ex ia 11B T6
防护等级
  IP66
环境温度
工作温度
  -20℃~70℃(-4~158OF)
防爆温度
  -20℃~60℃(-4~140OF)
直 线 性
  ±1%F.S   ±2%F.S
滞 后 度
  1%F.S
灵 敏 度
  ±0.2%F.S   ±0.5%F.S
重 复 性
  ±0.5%F.S
空气消耗量
  2LPM(Sup=1.4kgf/cm320psi)
流    量
  80LPM(Sup=1.4kgf/cm320psi)
材    质
  压铸铝
重    量
  2.7kg(6.1 lb)




格莱特阀门控制器型号编制及说明

1、阀门控制器类型



C R D
控制型模块
(输入输出均为模拟 量信号)
位置变送器
(输入开关量反馈模拟量)
数字信号
(485、486)


2、电压


代号 A D H 3A 3B
名称 交流 220V 直流 24V 380V ≥200NM ≤100NM


3、信号代码编制


代号 1 2 3 4 5 6
名称 4-20mA 0-10V 0-5V 1-5V 0-10mA 0-20mA




例:模块(阀门控制器),电压 AC220V,输入输出 4-20mA,配套 20 型执行器





 连接符为分隔,连接符前面的表示输入信号,连接符后面表示输出信号
