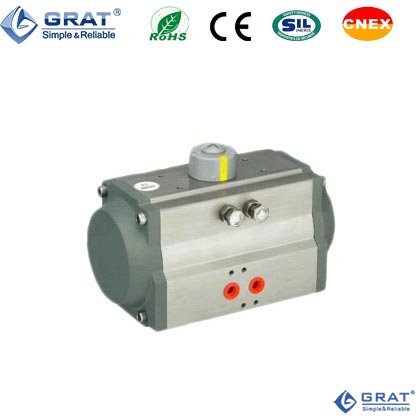

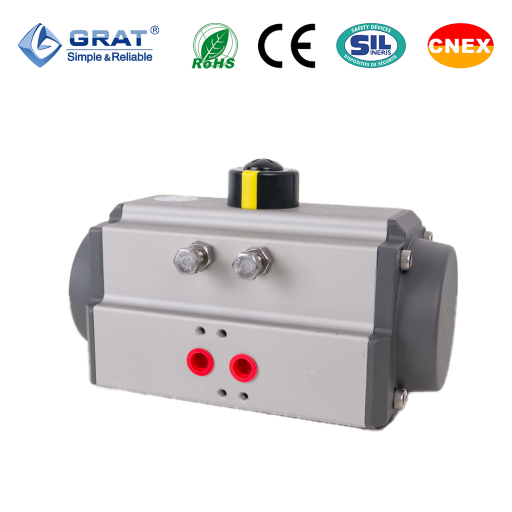

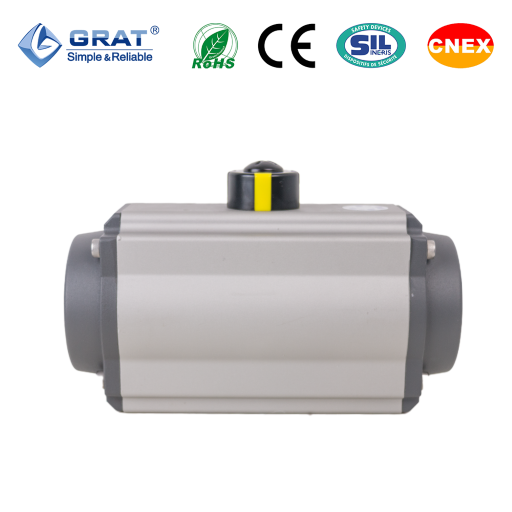

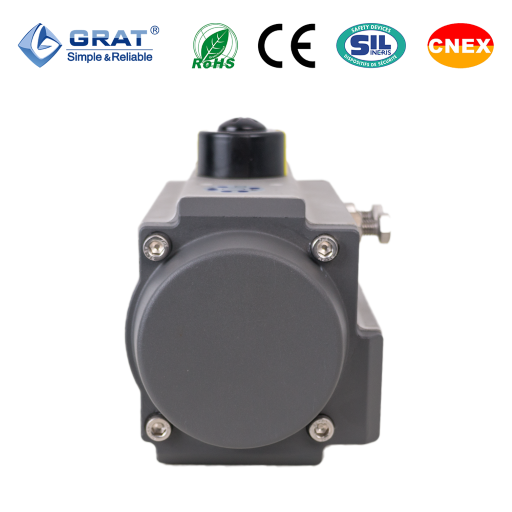

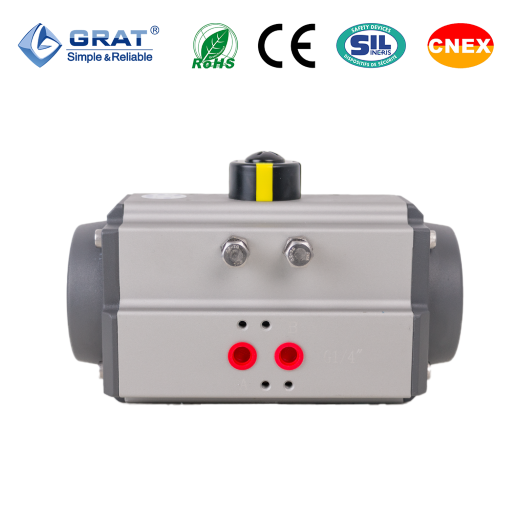

1、气动执行器按控制方式分类:开关式和调节式
开关式 |
调节式
|
![]() |
![]() |
带电磁阀供电时阀门打开或关闭, |
带电气阀门定位器根据电流信号 |
1、气动执行器分为单作用和双作用
双作用气动执行器:常闭式(气开),常开式(气关)
单作用气动执行器:常闭式(气开),常开式(气关)

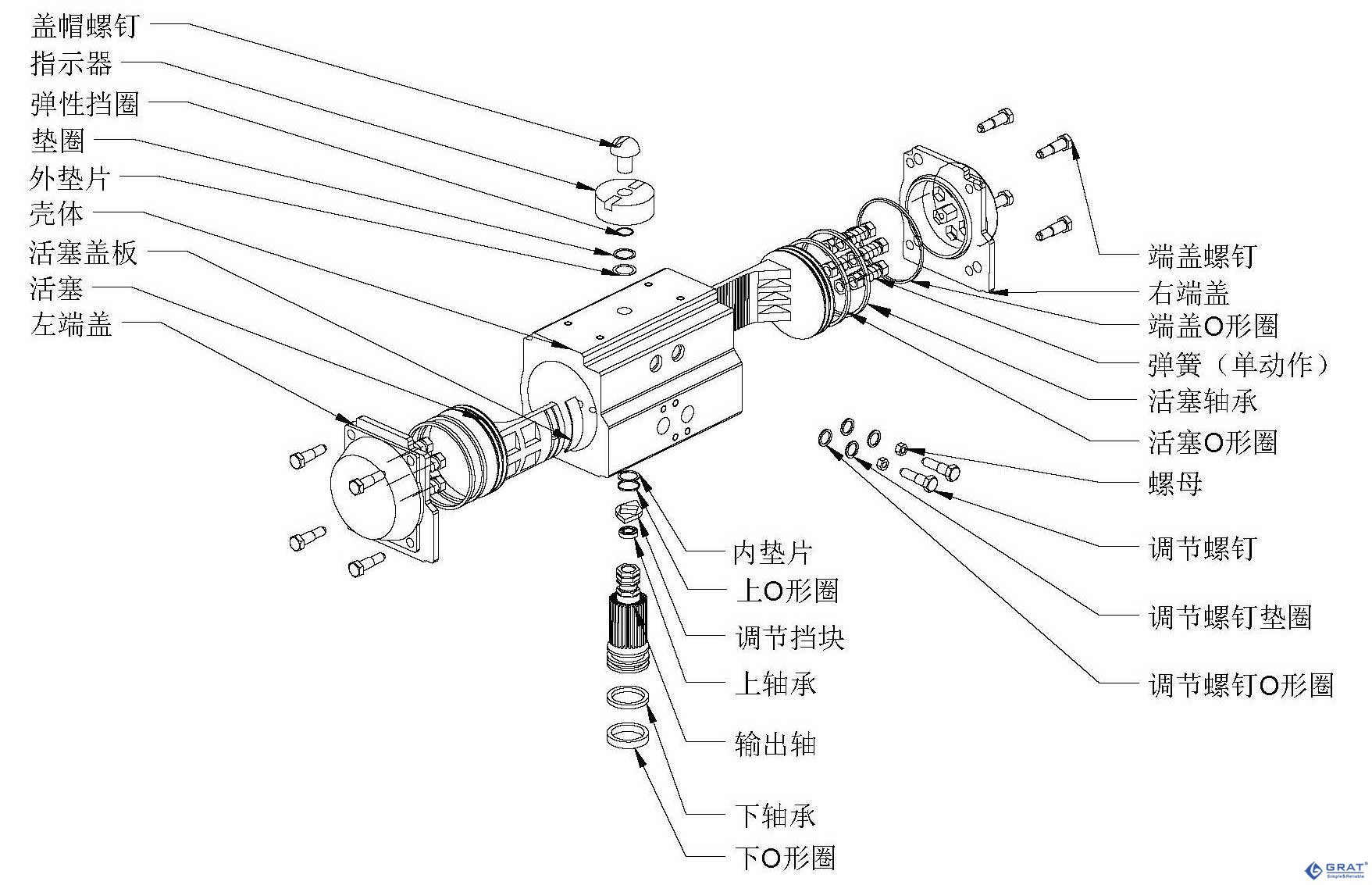

单作用气缸工作原理:单作用气缸带弹簧复位功能,阀门初始状态是关闭的。俗称“气开”通气后阀门开启,如途中气源中断,弹簧复位功能自动复位关闭阀门。一般用于带有腐蚀性的液体介质或者有害气体,简单来说,用于不能泄露的介质。

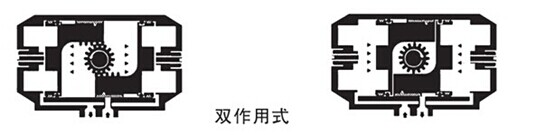

双作用气缸工作原理:阀门无论是开启还是关闭都需要气源,一般用于对对泄露要求不高的工况。
1、工作介质
干燥或润滑的压缩空气或无腐蚀性气体,介质中杂质微粒小于30μm。
2、气源压力
最小气源压力2.5巴,最大气源压力8巴。
3、介质环境温度
标准:-20℃~+80℃
低温:-35℃~+80℃
高温:-15℃~+150℃
4、行程调节
0°和90°两个位置上有±5°的调节范围
5、使用场合
室内或室外安装
耗气量计算
气缸开向容积和关向容积
|
|||||
型号
|
开向容积
|
关向容积
|
型号
|
开向容积
|
关向容积
|
ST008
|
0.035
|
0.045
|
ST665
|
2.6
|
3.7
|
ST020
|
0.09
|
0.12
|
ST1000
|
4.2
|
5.9
|
ST035
|
0.14
|
0.2
|
ST1400
|
5.7
|
8.2
|
ST050
|
0.21
|
0.3
|
ST2100
|
9.0
|
12.8
|
ST075
|
0.29
|
0.41
|
ST3000
|
12.6
|
17.9
|
ST110
|
0.49
|
0.71
|
ST4000
|
31.2
|
30.0
|
ST160
|
0.7
|
0.99
|
ST6000
|
47.9
|
43.7
|
ST435
|
1.7
|
2.4
|
ST8500
|
|
67.1
|
执行器重量
型号
|
ST008DA/SR
|
ST020DA/SR
|
ST035DA/SR
|
ST050DA/SR
|
ST110DA/SR
|
ST160DA/SR
|
ST290DA/SR
|
ST435DA/SR
|
||||||||
近似重量
|
0.72
|
|
1.3
|
1.4
|
1.9
|
2.09
|
2.7
|
3.2
|
5.1
|
5.9
|
5.8
|
7.0
|
9.4
|
10.4
|
13.7
|
16.2
|
型号
|
ST685DA/SR
|
ST1030DA/SR
|
ST1400DA/SR
|
ST2100DA/SR
|
ST4000DA/SR
|
ST6000DA/SR
|
ST8500DA/SR
|
|
||||||||
近似重量
|
24.5
|
19.6
|
31.2
|
37.3
|
40.2
|
48
|
60.5
|
72.4
|
120.1
|
196.6
|
192.5
|
250.5
|
283
|
344.5
|
|
|

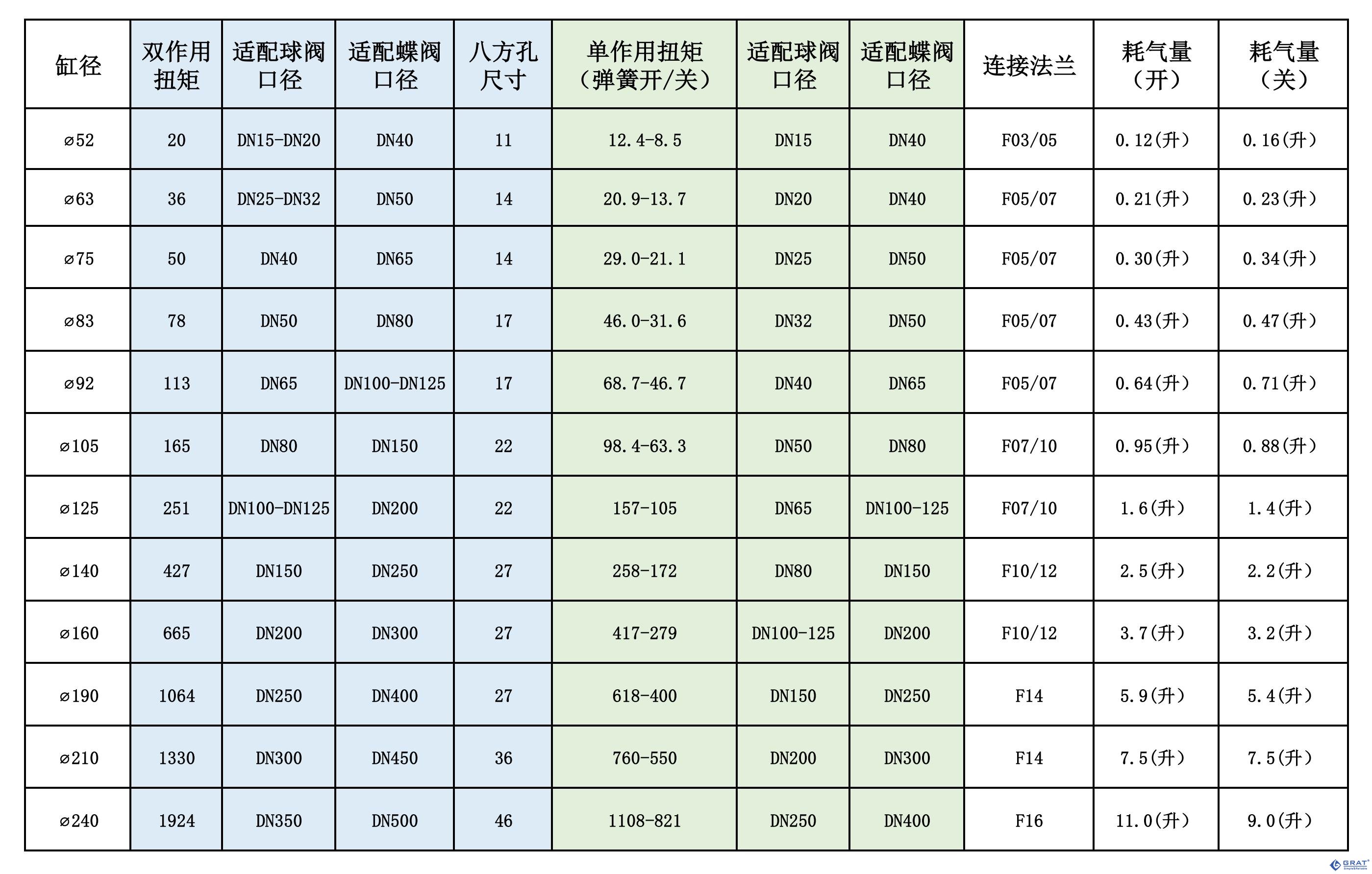

型号 | 开关体积(升) | 关向体积(升) |
50 | 0.11 | 0.15 |
65 | 0.22 | 0.24 |
75 | 0.3 | 0.35 |
85 | 0.45 | 0.48 |
95 | 0.5 | 0.55 |
110 | 0.7 | 0.7 |
125 | 1.6 | 1.6 |
140 | 2.3 | 2.1 |
160 | 3.5 | 3 |
190 | 5.9 | 5.9 |
210 | 7.6 | 7.5 |
240 | 11 | 9 |
270 | 17 | 14 |
300 | 23.5 | 28 |
350 | 34 | 40 |
400 | 58 | 58 |

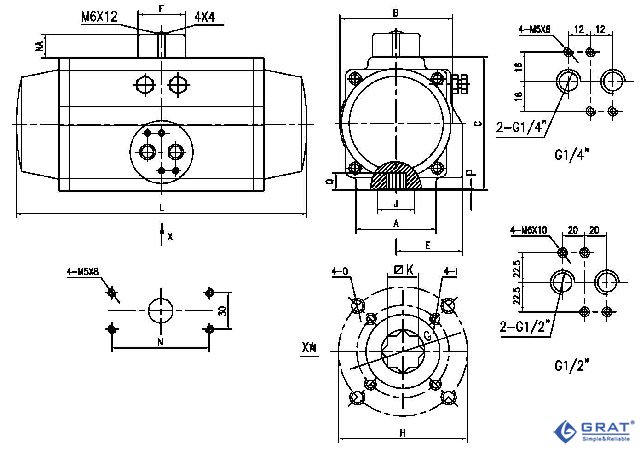

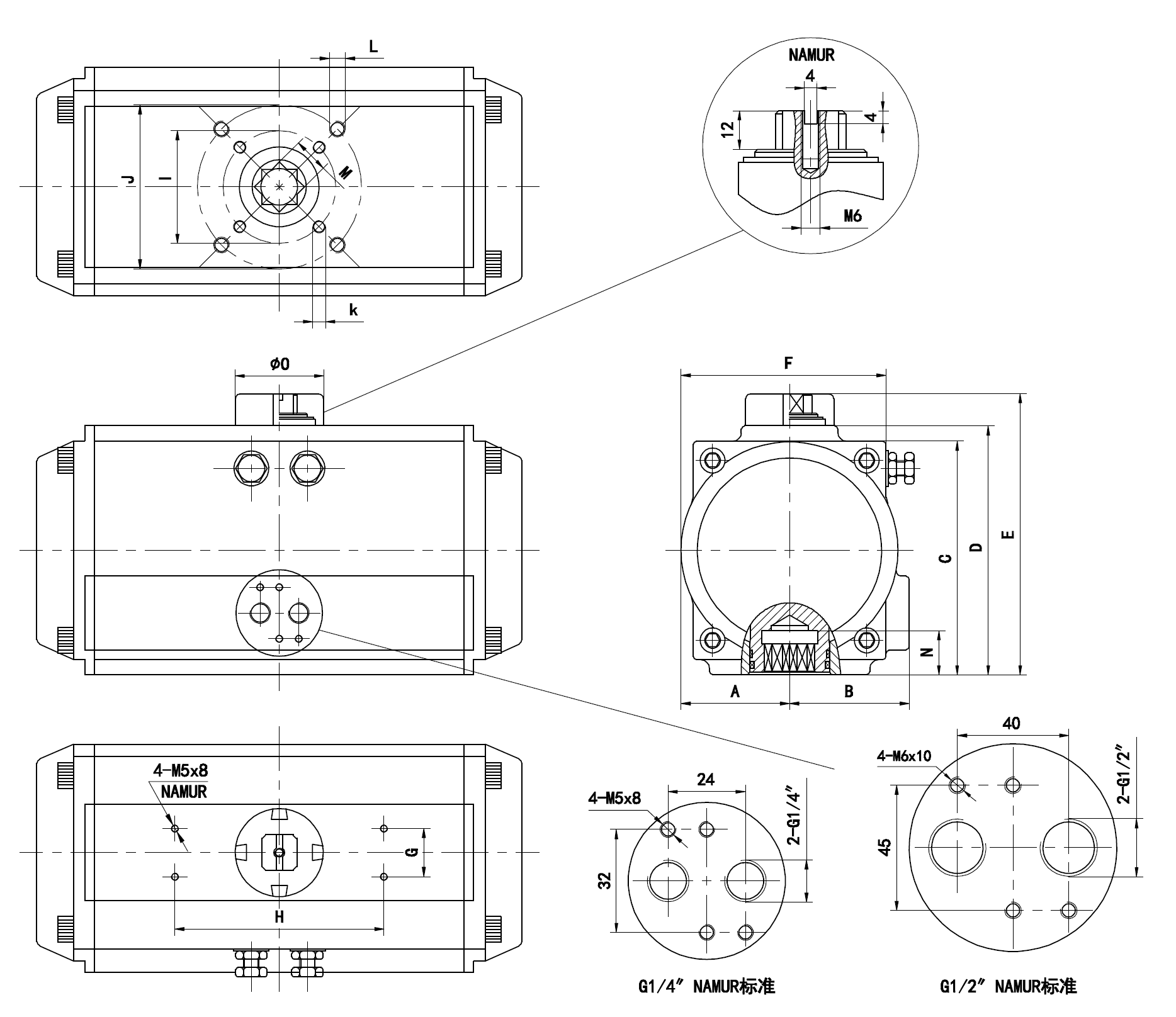

1.角行程气动执行机构连接尺寸图及参数
规格 Size
气缸直径
|
A | B | C | E | NA | ΦF | ΦG | ΦH | I | J | ΦK | L | N | O | P | Q | 气源接口 |
DA / SR 50 | 52 | 58 | 70 | 41 | 20 | 40 |
ISO FO5Φ5O |
25 | 11 | 160 | 80 | M6X10 | 1 | 12 | G1/4” | ||
DA / SR 65 | 68 | 74 | 89 | 50 |
ISO FO5Φ5O |
ISO FO7Φ7O |
M6X10 | 28 | 14 | 192 | M8X13 | 16 | |||||
DA / SR 75 | 68 | 85 | 100 | 52 |
ISO FO5Φ5O |
ISO FO7Φ7O |
32 | 14 | 218 | ||||||||
DA / SR 85 | 68 | 96 | 113 | 56 |
ISO FO5Φ5O |
ISO FO7Φ7O |
36 | 17 | 238 | 19 | |||||||
DA / SR 95 | 95 | 107 |
123
|
65 |
ISO FO7Φ7O |
ISO F10Φ102 |
M8X13 | 40 | 17 | 272 | M10X16 | ||||||
DA / SR 110 | 96 | 120 | 136 | 70 | 58 |
ISO FO7Φ7O |
ISO F10Φ102 |
40 | 17 | 274 | |||||||
DA / SR 125 | 96 | 135 | 161 | 81 | 30 |
ISO FO7Φ7O |
ISO F10Φ102 |
53 | 22 | 335 | 1.5 | 24 | |||||
DA / SR 140 | 114 | 152 | 178 | 90 |
ISO F10Φ102 |
ISO F12Φ125 |
M10X16 | 53 | 27 | 352 | 130 | M12X20 | 29 | ||||
DA / SR 160 | 118 | 174 | 200 | 92 |
ISO F10Φ102 |
ISO F12Φ125 |
66 | 27 | 422 | ||||||||
DA / SR 190 | 136 | 206 | 232 | 112 |
ISO F10Φ102 |
ISO F14Φ140 |
78 | 36 | 488 | M16X25 | 38 | ||||||
DA / SR 210 | 140 | 228 | 255 | 115 | 80 |
ISO F14Φ140 |
88 | 36 | 550 | ||||||||
DA / SR 240 | 160 | 260 | 292 | 130 |
ISO F16Φ165 |
100 | 46 | 600 | M20X28 | 50 | G1/2” | ||||||
DA / SR 270 | 160 | 295 | 330 | 148 |
ISO F16Φ165 |
117 | 46 | 720 | 2 | ||||||||
DA / SR 300 | 180 | 310 |
354
|
170 |
ISO F16Φ165 |
125 | 46 | 784 | |||||||||
DA / SR 350 | 270 | 380 | 410 | 195 |
ISO F16Φ165 |
ISO F25Φ254 |
M20X28 | 134 | 46 | 846 | 8-M16X30 | 50 |

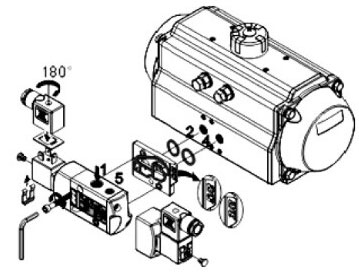

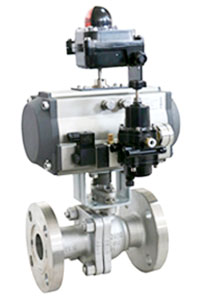

2、角行程气动执行机构与电磁阀连接安装图

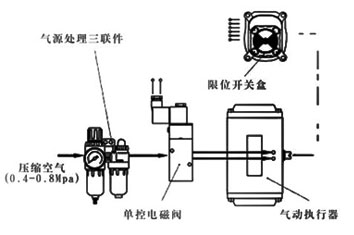

3、气动执行器开关式控制附件(图1-1)
单控或双控电磁阀(AC220V、110V、DC24V)
阀位开关信号返回装置(回讯器)
气源处理三联件(减压阀、过滤器、油雾器)
特殊使用环境(易燃易爆场合)可选防爆型

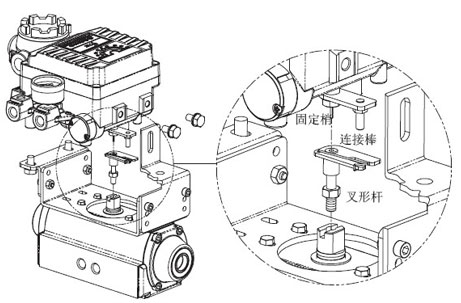

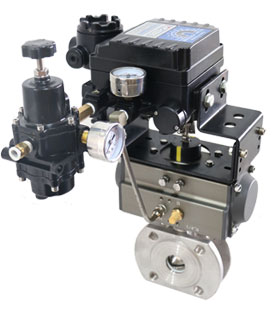

4、气动执行器与电气阀门定位器安装图

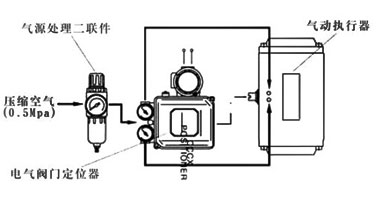

5、气动执行器调节式控制附件(图1-2)
气源处理二联件(减压阀、过滤器)
特殊使用环境(易燃易爆场合)可选防爆型

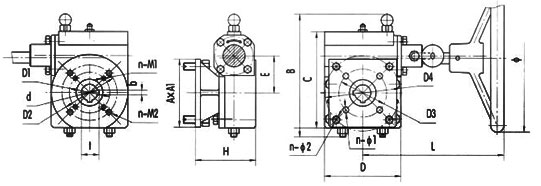

6、手动操作机构结构图(1-3)
手动操作机构备用附件:自动控制在不正常情况下可以手动操作。
