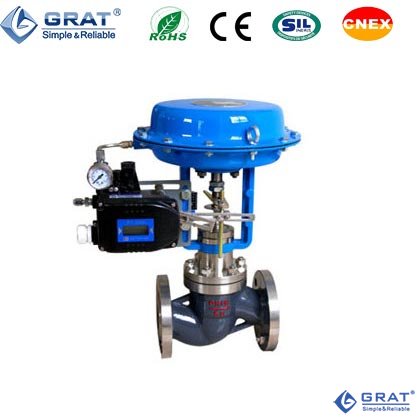

气动单座调节阀

 所属类别:气动调节阀
产品名称:气动单座调节阀
产品简介

    气动单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。

    广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。


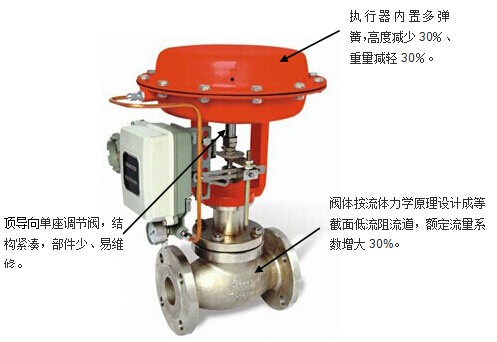

气动单座阀结构特点图

    1、金属阀芯适合多种工作场合,达IV级泄漏标准,软密封结构阀芯达VI级泄漏标准。
    2、波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
    3、调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

公称通径

DN20~DN200

工作温度

-30℃-350℃

公称压力

PN1.6-6.4MPa

气源压力

0.14~0.4MPa

适用介质

中性液体、石油、纸浆、气体

作用方式

正作用、反作用

膜片材料

丁腈橡胶夹增强涤纶织物

弹簧量程

20~100KPa,40~200KPa,80~240KPa

连接方式

法兰连接,螺纹连接,焊接

控制方式

开关量或比例式调节

阀体材质

HT200,ZG230-450,ZG1Cr18Ni9Ti、SUS304不锈钢、SUS316不锈钢、WCB

阀芯材质

1Cr18Ni9Ti,司太莱合金堆焊,SUS304不锈钢、SUS316不锈钢

球阀密封

不锈钢可动硬密封、STL堆焊、PTFE等

波 纹 管材质

1Cr18Ni9Ti

垫    片

橡胶石棉板、石棉缠绕垫片

 波纹膜片

丁晴橡胶夹增强涤纶织物

弹    簧

60Si2Mn

阀杆、推杆

2Cr13、1Cr18Ni9Ti、304、316L

衬    套

2Cr13

填料材质

石墨、PTFE

制造标准

JB/T8692-199

设计与制造标准

GB/T4213-92标准

产品检查与实验

JB/T 9092  API598标准

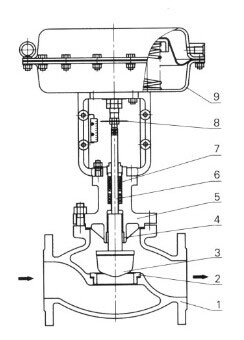

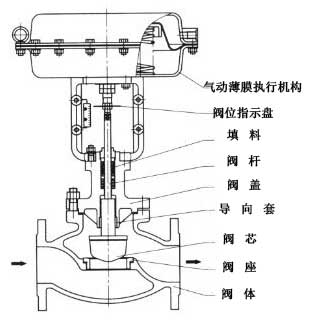

    1、气动单座调节阀标准型内部结构图。

气动单座调节阀标准型内部结构图
1、阀体 2、阀座 3、阀芯 4、导向套
5、阀盖 6、阀杆 7、填料
8、阀位指示盘
9、气动薄膜执行机构
图1 标准型(O型)

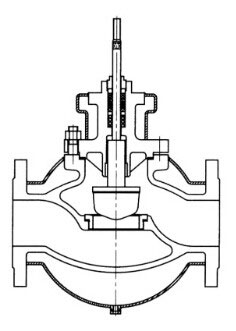

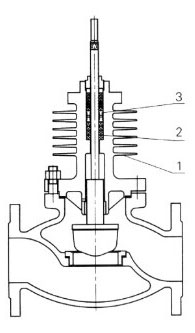

    2、气动单座调节阀散热型内部结构图。

气动单座调节阀散热型内部结构图
1、散热片 2、填料 3、隔离环
图2 散热型(G型)

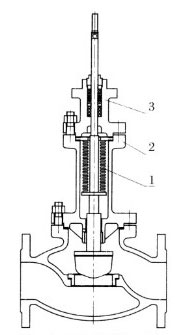

    3、气动单座调节阀波纹管密封型内部结构图。

气动单座调节阀波纹管密封型内部结构图
1、波纹管 2、下阀盖(接管) 3、上阀盖
图3 波纹管密封型(V型)

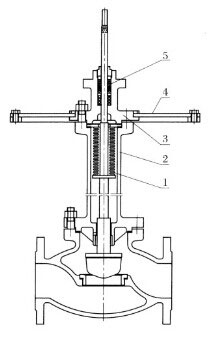

    4、气动单座调节阀低温型内部结构图。

气动单座调节阀低温型内部结构图气动单座调节阀低温型内部结构图
1、波纹管 2、长劲阀盖 3、上阀盖
4、冷箱安装法兰 5、填料
*合理的阀芯整体外抽式结构,维护
简单、方便。 图4 低温型(D型)

    5、气动单座调节阀切断型(Q型)阀芯内部结构图。

气动单座调节阀切断型(Q型)内部结构图
图5 切断型(Q型)阀芯

    6、气动单座调节阀夹套保温型(J型)内部结构图。

气动单座调节阀夹套保温型结构图
图6 夹套保温型(J型)
