气动超短开关球阀

 所属类别:气动球阀
产品名称:气动超短开关球阀
产品简介:

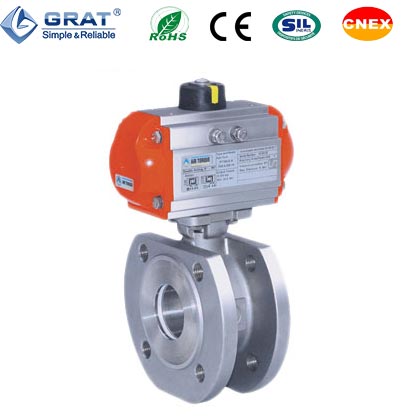

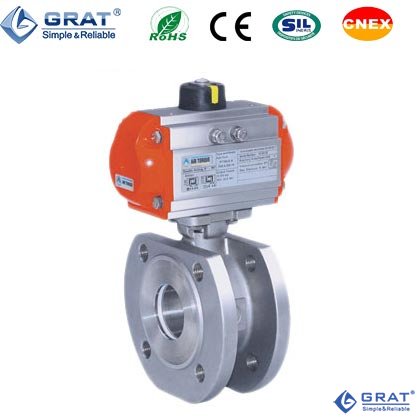

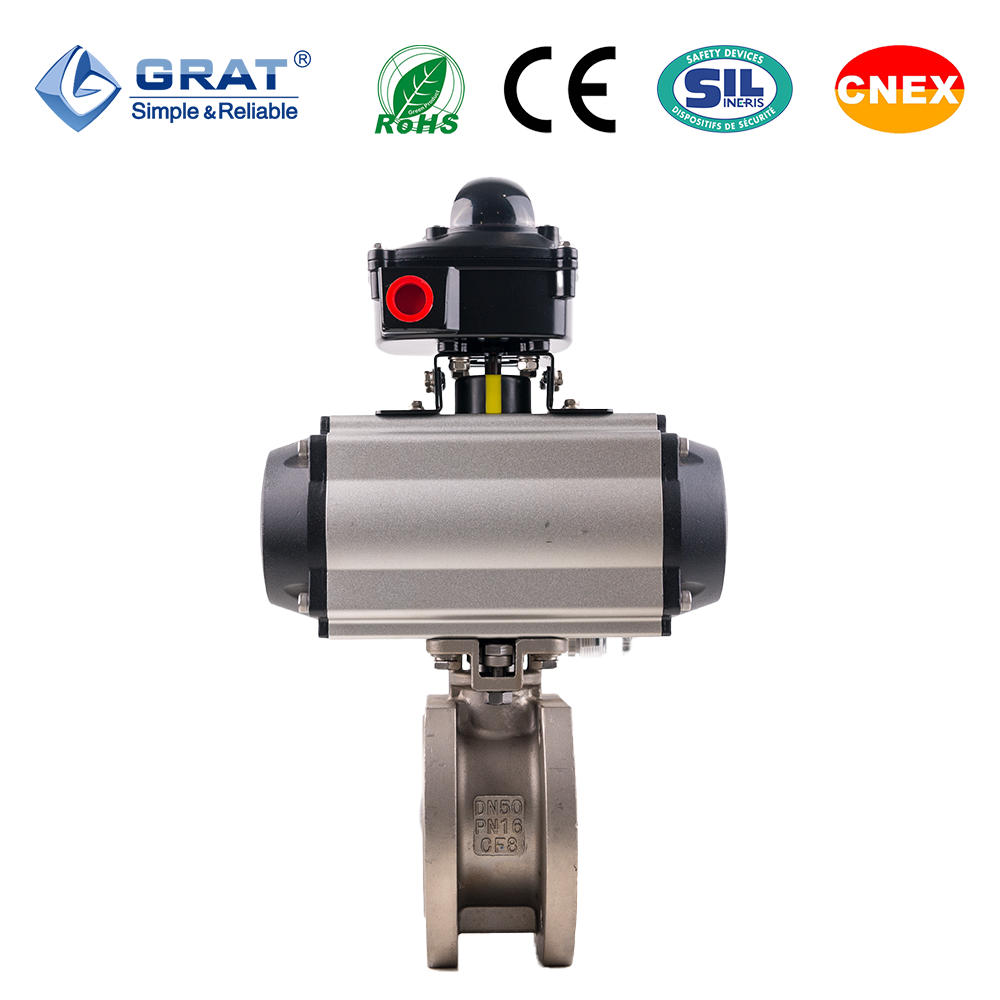

    气动超短开关球阀由气动双活塞齿轮齿条执行器和超短球阀共同组成。该系列产品具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。与普通气动球阀相比具有结构紧凑、体积小、重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动切断和开关控制。气动超短开关球阀适配各种密封严密的开关工艺管道。

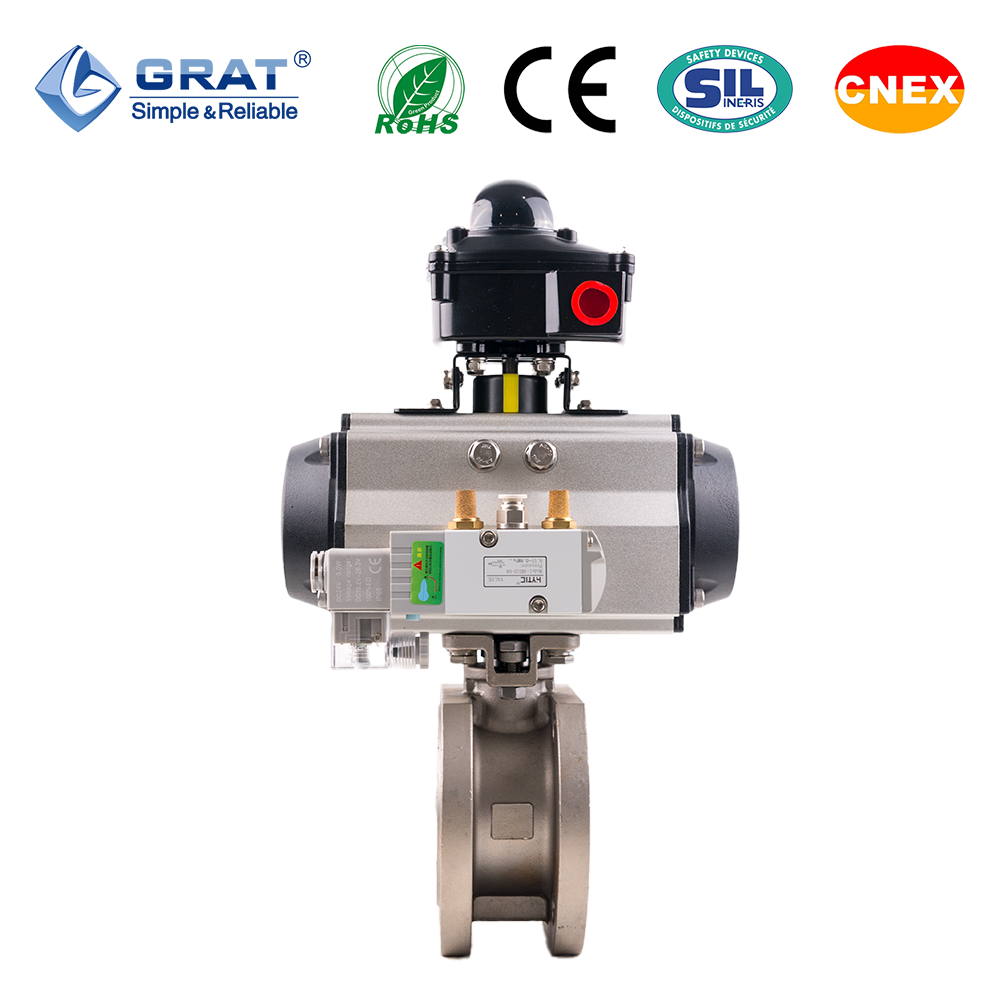

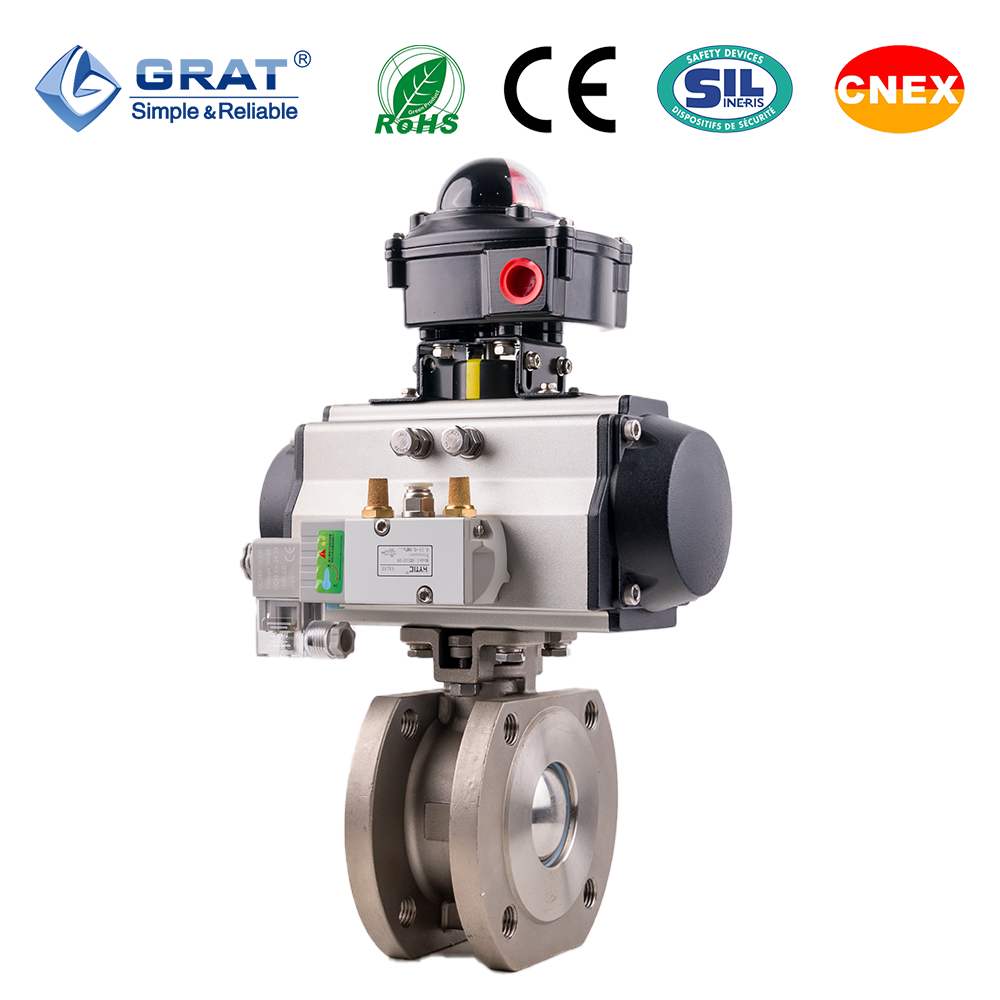

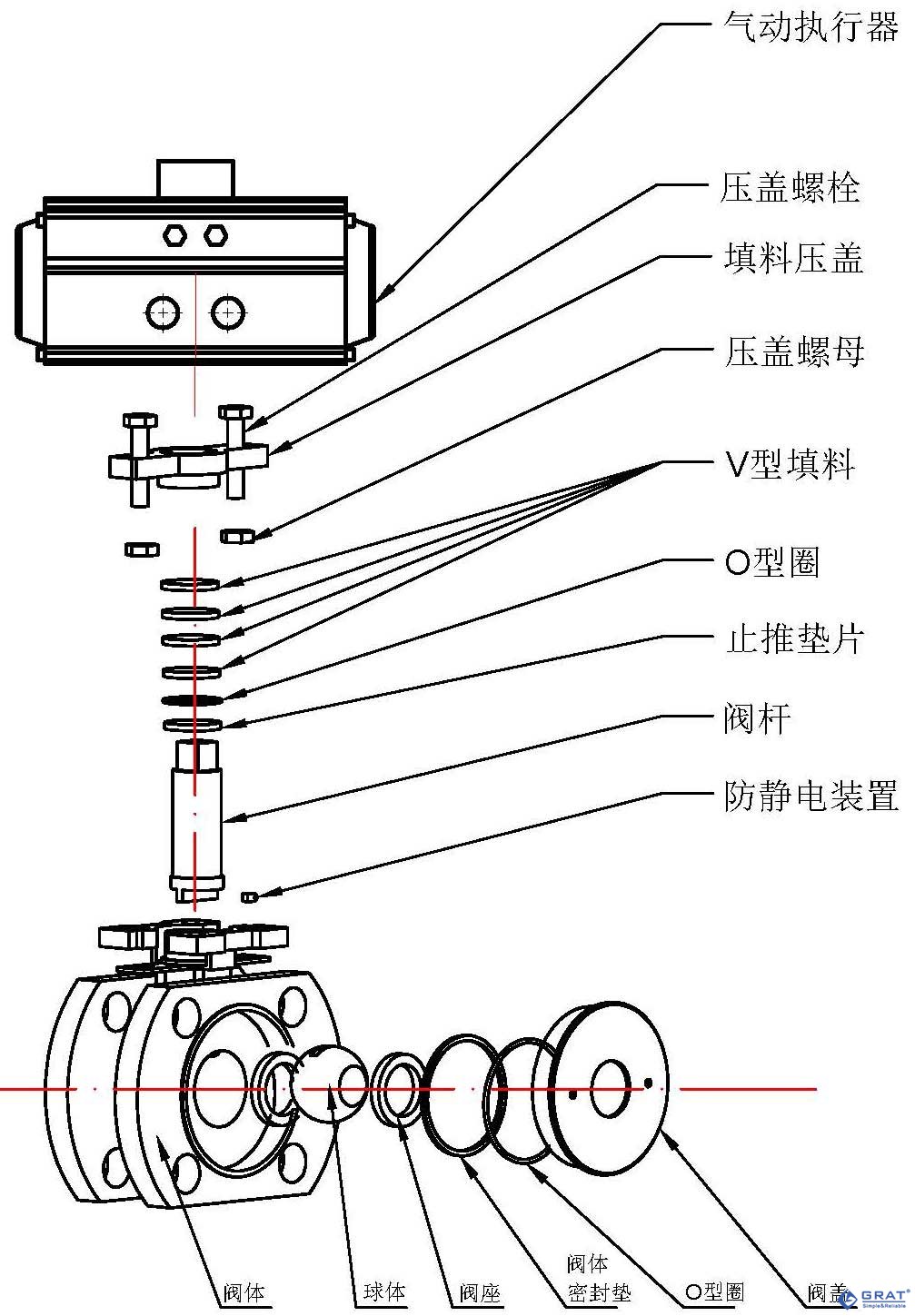

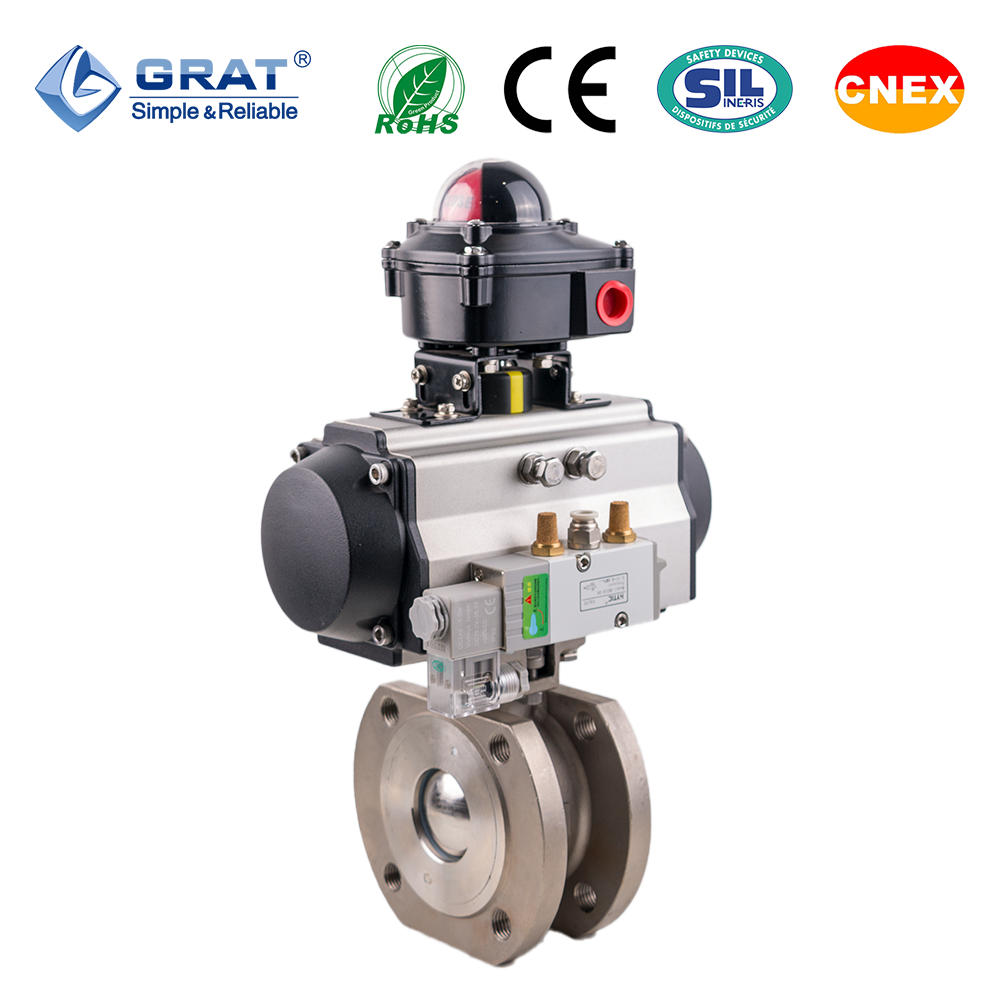

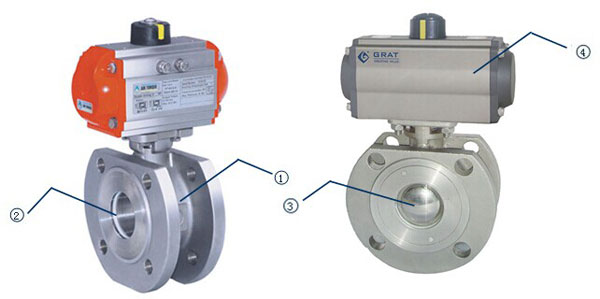

气动超短开关球阀结构特点图

    ①阀体采用一体式结构,实现了超短法兰距,整体重要大大降低了,约为同类普通球阀的50%左右。
    ②双面球形密封功能,可达到零泄漏标准等级。
    ③球芯通道形状有矩形、V形及O形备选。
    ④单作用气动活塞执行机构,防止中途气源断掉弹簧复位功能自动复位关闭阀门。
    ★阀座密封性能好,采用聚四氟乙烯等材料支撑的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增大而增大。
    ★阀杆密封可靠,由于阀杆只做旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封性能随着介质的压力增大而增大。
    ★阀座采用聚四氟乙烯等弹性材料制成的密封圈,由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,有效延长产品使用寿命。
    ★下装式的阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀杆间还可形成金属接触,确保阀杆密封。
    ★流体阻力小、球阀是所有阀类中流体阻力最小的一种、即使是缩径球阀、其流体阻力也相当的小。
    ★适合于管道压差大,密封要求严格的开关和切断管道介质的工艺场。
    ★与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
    ★气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式(靠弹簧的恢复张力复位),故障下要求保位时,配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀,需配电磁阀以及行程开关等附件。接收工业自动化控制系统的开关量信号来精确控制阀门开关,从而达到流量、温度、压力等不同工艺参数的开关控制。

    执行器气源压力:0.4~0.7MPa
    公称通径:DN15-100
    公称压力:1.6MPa 4.0MPa  6.4MPa
    快速开关(1秒之内完成快速开、关动作)
    配套高性价比电磁阀、可根据客户要求选配各种气动阀门附件(限位开关、阀位反馈装置、过滤减压阀)
    介质温度:-20℃ 至+250℃ (+200℃ 特殊密封)
    控制形式:单作用,双作用
    动作模式:开关切断
    连接方式:对夹式
    阀体材质:WCB/CF8/SUS304/SUS316/食品级材质
    球板材质:2Cr13/F304/F316/WCB/FZG1Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti
    阀杆材料:2Cr13/1Cr18Ni9Ti/1Cr18Ni12Mo2Ti
    密 封 圈:增强聚四氟乙烯 对位聚苯
    填    料:  聚四氟乙烯 柔性石墨
    泄 漏 量: 符合ANSIB16.104 5级标准
    密封形式:弹性密封、耐高温对位聚苯
    适用介质:水、石油、硝酸类、醋酸类、粘性流体、强氧化性介质等
    防护等级:IP67
    制造标准:JB/T8692-1998

    产品符合标准
    气动球阀设计与制造标准:GB12237-89 AP16D
    球阀法兰标准:JB79 GB9113 ANSI B16.5 JIS B2212
    结构长度:GB1221-89
    检验标准:JB/T 9092 API598


耗气量

开向体积和关向体积


型号 开关体积(升) 关向体积(升)
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:


    1、气动超短开关球阀安装尺寸图。

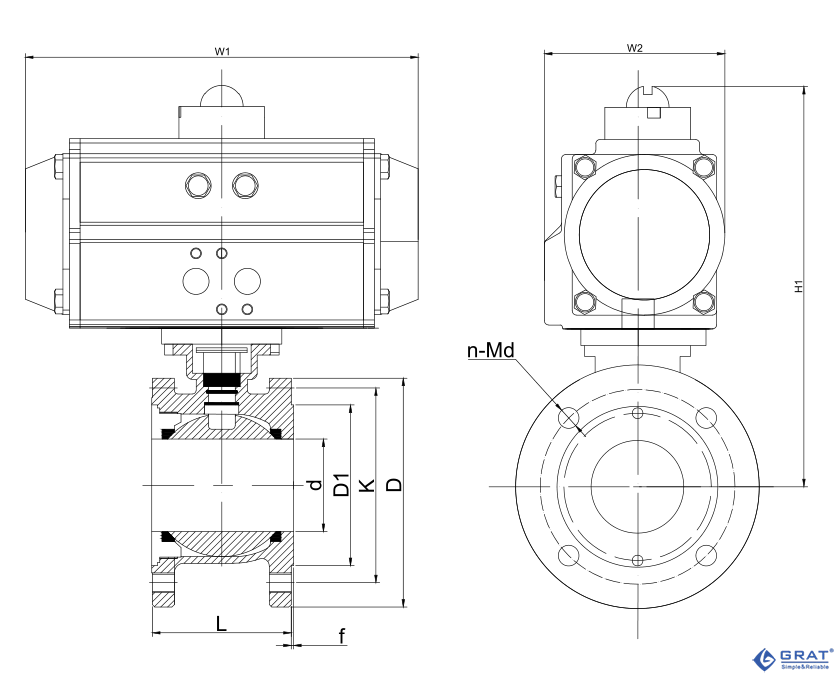

气动超短开关球阀安装尺寸图

公称通径
(DN)

D

K

B

I

N-Md

L

L1

L2

H1

H2

15

95

65

9

2

4x12

34.4

149

71.5

154

42

20

100

75

12

2

4x12

38

149

71.5

164

52

25

110

85

1207

3

4x12

42

170

83

185

57

32

133

100

14

3

4x16

52

186

95

188

48

40

140

110

15

3

4x16

61

206

103

200

51

50

158

125

16.7

3

4x16

73

262

109

220

58

65

177

145

17.2

3

4x16

92

270

122

263

89

80

193

160

19

3

8x16

109

301

142

295

97

100

215

180

18.5

3

8x16

140

392

152

320

108
