阀门法兰式、螺纹式连接方式的介绍

    一、法兰连接

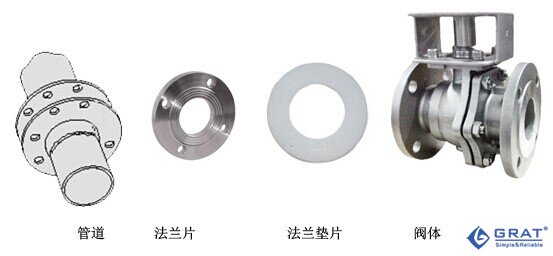

    把阀体放在管道之间,两头先各自固定在一个法兰片上,然后在两头法兰盘片之间加上法兰垫片,固定好。最后用螺栓将两个法兰片对准法兰孔拉紧使其紧密结合。顺序如图所示。有的管道或者是管件器材,已经自带法兰,那也属于法兰连接。

法兰连接结构图
图1-1 法兰连接结构图

    二、螺纹连接

内螺纹连接阀体
图1-1 内螺纹连接阀体

    螺纹连接是一种广泛使用的可拆卸的固定连接,主要用于小口径的阀门,50口径左右的,与其它连接相比无需较多的部件,直接与管道连接,非常经济。

    常见的管螺纹主要包括以下几种:NPT、PT、G等。
    1、NPT是National(American)Pipe Thread的缩写,属于美国标准的60度锥管螺纹,用于北美地区,国标查阅GB/T12716-1991。
    2、PT(BSPT)是Pipe Thread 的缩写,是55度密封圆锥管螺纹,属于惠氏螺纹家族,多用于欧洲及英联邦国家,常用于水及煤气管行业,锥度1:16,国标查阅GB/T7306-2000。国内叫法为ZG.。
    3、G是55度非密封管螺纹,属惠氏螺纹家族。标记为G代表圆柱螺纹。国标查阅GB/T7307-2001。
    公制螺纹与英制螺纹
    公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示;
    公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹为等腰60度牙型;
    公制螺纹用公制单位(如mm),美英制螺纹用英制单位(如英寸);
    “行内人”通常用“分”来称呼螺纹尺寸,一英寸等于8分,1/4英寸就是2分,以此类推。
    另外还有:ISO—公制螺纹标准60度;UN—统一螺纹标准60度;API—美国石油管螺纹标准60度;W—英国惠氏螺纹标准55度。
    各种螺纹的区别
    NPT,PT,G 都是管螺纹.
    NPT 是 National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716-1991
    PT 是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16. 国家标准可查阅 GB/T7306-2000
    G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307-2001
    另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸.行内人通常用分来称呼螺纹尺寸,一英寸等于8分,1/4 英寸就是2分,如此类推.G 就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。
    ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc公制螺纹用螺距来表示,美制螺纹60度。公制螺纹用公制单位, 美英制螺纹用英制单位。管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹直径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。
    英制管螺纹来源于英制惠氏螺纹,惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系,惠氏螺纹的径向直径公差转化为英制密封管螺纹的轴向牙数公差(存在一定量的修约和调整).再参照英制密封管螺纹的公差值提出英制非密封管螺纹的公差(公差由单向分布变为单向分布,放松顶径公差,放开底径公差).三种螺纹提出的时间为:
    1841年,提出英国惠氏螺纹,1905年,颁布惠氏螺纹新标准(BS 84)。
    1905年,颁布英制密封管螺纹标准(BS 21).
    1905年至1940年,由惠氏螺纹履行英制非密封管职责.1940年,提出惠氏螺纹的非密封管螺纹系列(BSP系列);1956年,单独颁布英制非密封管螺纹标准(BS 2779)。
    欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制,英制管螺纹标准被ISO标准采用.1955年,ISO提出英制密封管螺纹标准(ISO R 7);1961年,ISO提出英制非密封管螺纹标准(ISO R 228).1978年,ISO颁布了两种英制管螺纹的正式标准(ISO7-1和ISO228-1).英制管螺纹已被北美洲已外的国家所普遍接受,广泛的应用于国际贸易中。
