调节型电动阀门产品结构及性能特点

调节型电动阀门产品结构

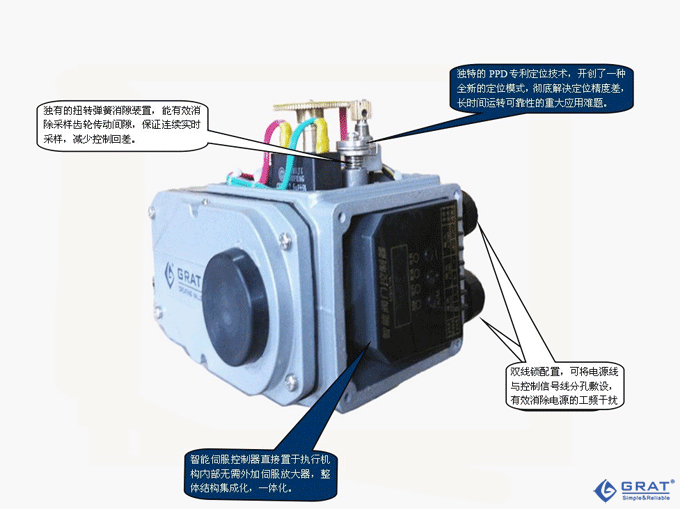

图1-1 调节型电动阀门产品结构

    电动阀分为调节型和开关型,电动阀使用电能作为动力来接通电动执行机构驱动阀门,用电动执行器驱动装置控制阀门,从而实现阀门的调节动作和开关动作,达到对管道介质的开关或是调节目的。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。
    阀门控制器(伺服控制器)是调节型产品的一个重要组成部分,通过输入4~20mA控制信号,输出4~20mA阀位反馈信号。结构:带1KΩ电位器和控制模块(伺服放大器)。
    下面来介绍一下阀门控制器(伺服控制器)性能特点

阀门控制器(伺服控制器)

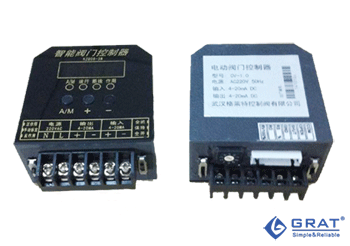

图1-2 阀门控制器(伺服控制器)

    1、具有现场数码显示功能,
    2、实时显示电动执行机构实际行程(百分比开度),及故障代码
    3、核心高速CPU部件,数模混合电路设计.
    4、菜单式的参数设置方式,简单明了,调试方便:
    5、可实现手动/自动无扰切换,
    6、可进行现场手动、电动操作:
    7、采用可控硅输出,时滞小,
    8、动作频次高(可达1200次/小时):
    9、独特电子制动功能,有效消除电机的转动惯量,
    10、一次定位(0振荡),定位精度可达0.5%以上;
    11、输入、输出信号采用光电隔离,宽电源设计,抗干忧能力强,适用于PLC、DCS、计算机等各种控制系统:
    12、电路板整体浸胶塑封,抗振、隔热、防尘、防潮,温度漂移小长期运行稳定可靠。
