直流式截止阀的压力自密封阀盖的结构及介绍

    图1-1所示的阀门为压力自密封阀盖,这种结构通过介质压力压紧接合面,克服了其他结构重量大的缺点。而且随着介质压力的增加,阀盖的密封会变得越来越紧。这种结构已成为高温高压的大型阀门优先使用的阀盖连接方式。

Y形阀体截止阀

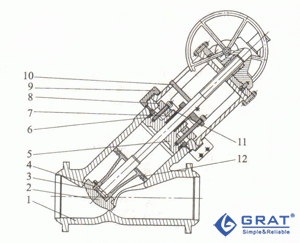

图1-1 压力自密封阀盖的直流式截止阀
1-阀体;2-阀瓣;3-阀杆;4-导向架;5-阀盖;
6-密封环;7-填料;8-牵制环;9-卡箍
10-导向块;11-碟形弹簧;12-压力平衡孔



    阀体和阀盖连接处的压力自密封结构,通过阀门内流体的压力提供阀体和阀盖的紧密密封。目前压力自密封采用金属密封环和复合密封环(柔性石墨+304不锈钢丝)两种。金属密封环采用软钢并在外表面镀银,银的塑性较好,容易填充密封面上的微观孔隙,从而确保高压下密封环的密封性能。在高温及强烈腐蚀性介质下,金属密封环可采用316不锈钢表面镀铬,但该密封环易对和密封环接触的阀体内壁造成磨损,为彻底解决这一问题,在阀体内腔与密封环接触处堆焊Stellite合金,可有效防止困阀体磨损造成泄漏。为避免上述烦琐的制造工艺,以及在高温和温度频繁变化的场合,也可采用柔性石墨复合密封环,该密封环由柔性膨胀石墨和304不锈钢丝组成,综合了金属密封环和柔性石墨的优点,取得了很好的密封效果,但在阀门维修后需要更换密封环。
    为确保阀门在压力及温度波动大的情况下,压力自密封阀盖还能保持密封性能,可以在阀盖的紧固螺柱上加载碟形弹簧,使压力自密封阀盖具有动负载功能。
    在压力或温度不断波动转换的情况下,动负载阀盖螺栓储存了所需要的密封负载。动负载自动补偿波动转换中的变化,在压力减少时,阀帽会产生运动,维持压力密封垫圈上的正向负载。
