隔膜阀流量特性的介绍

    隔膜阀的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)问的关系,气动隔膜阀特性的选择实际上是直线和等百分比流量特性的选择。
    隔膜阀流量特性的选择可以通过理论计算,但所用的方法和方程都很复杂。目前多采用经验准则t具体从以下几方面考虑从调节系统的调节质量分析并选择;从工艺配管情况考虑;从负荷变化情况分析。
    选择好隔膜阀的流量特性,就可以根据其流量特性确定阀门阀芯的形状和结构,但对于像隔膜阀、蝶阀等,由于它们的结构特点,不可能用改变阀芯的曲面形状来达到所需要的流量特性,需要通过可变凸轮定位器对流量特性进行修改。
    常用堰式隔膜阀的流量特性曲线如图1-1所示,直通式隔膜阀的流量特性曲线如图1-2所示。

堰式隔膜阀流量特性曲线
图1-1 堰式隔膜阀流量特性曲线
直通式隔膜阀流量特性曲线
图1-2 直通式隔膜阀流量特性曲线

    图1-3所示为屋脊式隔膜阀典型的固有流量特性曲线与安装流量特性曲线,但不同尺寸系列的阀门的流量特性曲线可能会有一定的变化。如果是自动控制,需要通过可变凸轮定位器对流量特性进行修改。

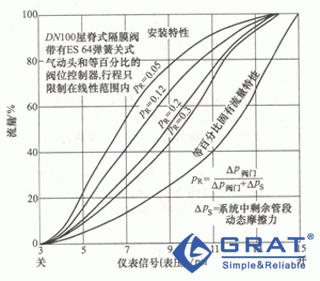

屋脊式隔膜阀的固有特性流量与安装流量特性曲线
图1-3 屋脊式隔膜阀的固有特性流量与安装流量特性曲线
