气动阀门位变送器的原理

    气动阀门位变送器与各类调节阀配套使用,作用是将气动执行机构输出轴的转角(0-90度)线性地转换成4-20mA直流信号,用以指示阀位,并实现系统的位置反馈。因此,阀位变送器应具有足够的线性度和线性范围,才有使执行机构输出轴紧跟调节器的输出信号运转。
    气动阀门位变送器的动作原理如图1-1所示。当执行机构1接受气动信号时,执行机构动作。挡杆2与执行机构的推杆相连接,并带动传送器的转轴使凸轮4转动,副杠杆5向下转动,拉伸弹簧3的拉力减小,此时主杠杆8绕支点7转动,使档板10靠近喷嘴11,放大器12的背压增加,推动滑阀左移,气源压力经放大器滑阀进入气路。一路输入到阀位显示仪表13;另一路输入到反馈波纹管6,对主杠杆8产生推力。当这个力对支点7的作用力矩,气动阀门与弹簧3的位伸力对支点7的作用力矩相等时,达到平衡状态,阀位传送器已将阀门行程转换为对应的输出压力。

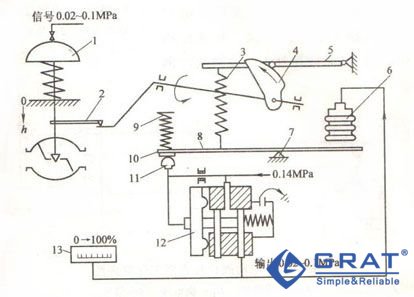

气动阀位传送器动作原理
图1-1 气动阀位传送器动作原理
1-执行机构 2-挡杆 3-位伸弹簧 4-凸轮 5-副杠杆 6-反馈波纹管
7-支点 8-主杠杆 9-调零弹簧 10-挡板 11-喷嘴 12-放大器 13-阀位显示仪表
