套筒导向平衡式阀内件的介绍

    套筒导向平衡式阀内件如图1-1所示,由通过阀芯的平衡孔使其前后的压力得到平衡。阀芯根据阀内件的结构,按下述的方式之一制成,活塞环密封;在套筒内壁的上部分滑动密封;或者当关闭阀座时,在常规阀座孔接合面上和套筒上部的密封面(用于全部金属结构)上同时构成两道密封。对于后者,阀芯与套筒在节流时构成紧滑配合,所以,由于压差作用在阀芯下而产生的向上推力实际上是被消除了。对于流体自上而下地流动,这种力不会促使阀芯猛劲地把它关上,也不能起到维持它关闭的作用。

减小流通口的结构

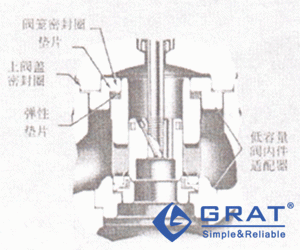

图1-1(a) 减小流通口的结构
注意阀芯上的压力平衡孔,为了严密关闭,在阀和套
筒的筒体之间建立平衡和密封。减小流通口的结构如
图中说明的,使用一个较小的套筒和阀芯,带转换的
部件,以便与全通道口的阀体配合使用。

双重密封系统
图1-1(b) 双重密封系统
节流密封是泄漏量较
小的活塞环,关闭密封
是一个弹性材料的带
唇边的密封件,以达到
气泡严密级关闭。

金属“K”密封平衡式阀门结构
图1-1(c) 金属“K”密封平衡式阀门结构
当套筒在阀座孔上接触阀座接合面,"K"密封受
力。节流密封不受磨损,由阀体上的台阶托住套
筒,在-320~1050°F范围中使用,允许阀体和
套筒之间的温差膨胀。
