直行程阀杆(阀体分离阀)

    阀体分离阀

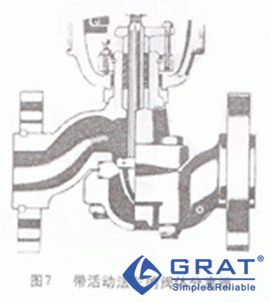

    在化工生产的某些腐蚀性场合中,经常要对阀门的阀内件进行检查或者更换。例如,对于阀座环用螺纹连接的一般直通阀,如此频繁的维修是难以实现的。阀体分离阀门解决了这一难题。如图7所示,这里的阀座环夹在两个半阀体之间,并且比较容易拆卸由于使用了活动法兰,阀的重量及阀的成本都降低了。这些法兰符合美国国家标准协会(ANSI)规定的标准尺寸要求,可用普通碳钢制造。每个法兰有卡环锁紧,使连接端靠紧垫片与管道法兰配合。
    注意填料函旁边支架的连接同样使用对开环,和常用的螺纹座圈相比,它更不容易受腐蚀的影响,因此便于维修。
    对于控制浆液和结晶流体的阀门来说,常用的阀芯导向在顶部安装是个难题,由于阀芯导向引起的阻塞粘结问题。

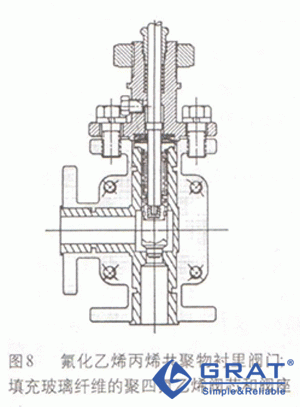

    阀体分离式角阀用于腐蚀性介质时带有四氟乙烯与六氟丙烯共聚物衬里,尺寸从1英寸到2英寸,压力等级为美国国家标准协会规定的150磅。这
种阀如图8所示,其温度范围为-20°F~300°F,阀体自行排液。阀体用螺栓连接并带有薄垫片,因此使衬里受力不至于过大。阀芯、阀座环和套环是由填充玻璃纤维的聚四氟乙烯制品,而阀杆材料是适用于流体的金属(通常是钛、钽、哈氏合金B和哈氏合金C)。
