管径符号有哪些?格莱特告诉你

从事管道方面工作的朋友在工作中一定对管件的各种口径烂熟于胸,但管径中Dn、De、D、d、Φ这些专用符号的含义和区别你真的了解吗?我们就一起来看看它们各指示什么?





1

De

2

D

De:是指管道外径,PPR、PE管、聚丙烯管 外径 ,一般采用De标注的,均需要标注成外径X壁厚的形式。

D:是指管道内径。

3

d

4

Φ

d:指的是混凝土管公称直径 ,钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)

Φ:指的是无缝钢管的公称直径,也可表示管材的外径,但此时应在其后一般乘以壁厚。如:Φ25×3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如Φ108×4,Φ可省略。





管径DN与De的差别有哪些?




DN



DN 是指管道的公称直径,注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管,它与英制单位的对应关系如下:4分 管:4/8英寸:DN15; 6分管:6/8英寸:DN20; 1寸管:1英寸:DN25; 寸二管:1又1/4英寸:DN32;

寸半管:1又1/2英寸:DN40;
两寸管:2英寸:DN50;

三寸管:3英寸:DN80(很多地方也标为DN75);
四寸管:4英寸:DN100;




De

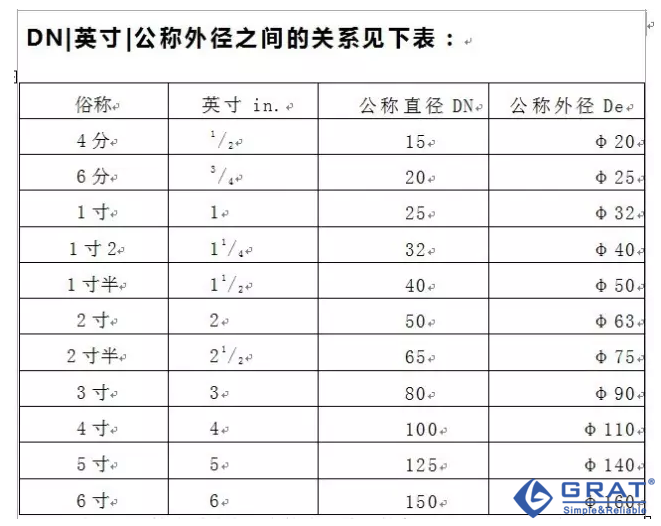

De主要是指管道外径,一般采用De标注的,均需要标注成外径X壁厚的形式;主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例,用DN、De两种标注方法如下:

DN20   De25×2.5mm

DN25   De32×3mm

DN32    De40×4mm

DN40    De50×4mm



我 们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程 中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。


两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。



镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。






注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。
