单作用气缸工作原理

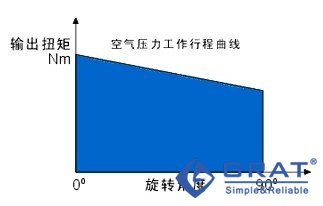

    当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。

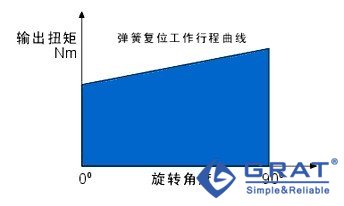

    在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴变为反向旋转,即为单作用反转)
    工作技术条件:
    1.工作介质:干燥或润滑的空气或无腐蚀性气体,介质中杂质微粒小于30μm。
    2.气源压力:2.5~8巴。
    3.介质环境温度:-20℃~+80℃。
    4.行程调节:0°和90°两个位置有±5°调节范围。
    5.使用场合:室内或室外。
