中线蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀的区别

    这几种蝶阀通过对阀板转轴位置的设置改变密封和开启状态。在同等条件下,阀门在各个开度下受到扭力一个比一个大。阀门在开启时阀板与密封脱离所需要的转角,一个比一个小。因此才有了中线蝶阀,单偏心蝶阀,双偏心蝶阀和三偏心蝶阀。(如图1-1)

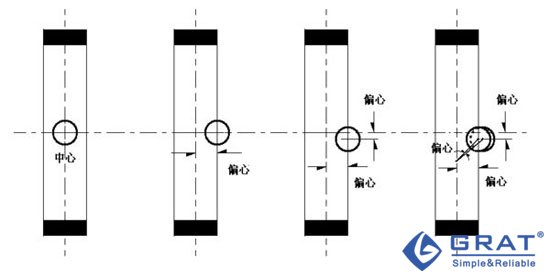

中线蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀结构示意图
图1-1 中线蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀结构示意图
    中线蝶阀的结构特征为阀杆轴心、蝶板中心、阀体中心在同一位置上。结构简单、制造方便。由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因密封材料在使用上受到温度的限制。
    单偏心蝶阀:为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
    双偏心蝶阀:在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离阀体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
    三偏心蝶阀:要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心,就是密封副的形状不是正锥,而是斜锥。三偏心蝶阀的独特之处在于安装蝶板的阀杆轴是一个三段轴式结构,此三段轴式阀杆两段轴段同心,而中心段轴中心线与两端轴线偏离一个中心距,蝶板就安装在中间轴段上。这样的偏心结构使得蝶板在全开位置时成为双偏心状,而在蝶板转动到关闭位置时则成为单偏心状。由于偏心轴的作用,在接近关闭时,蝶板向阀座的密封锥面内移进一个距离,蝶板与阀座的密封的密封面相吻合达到可靠的密封性能。
