产品名称:

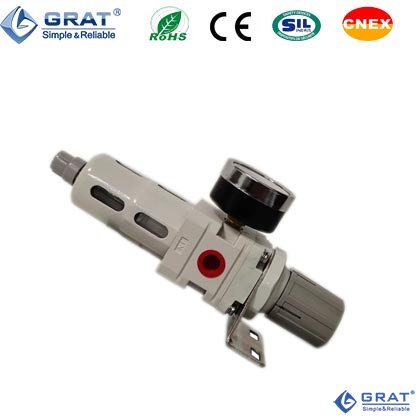

AFC系列小型精密空气过滤器
产品简介:
AFC系列小型精密空气过滤器是引进国外先进技术基础上创新设计研制而成的,成为国内QFH-111、221.261、等空气过滤减压器的换代产品。可取代进口减压器。它将来自空气及1.75Mpa空气压力经过过滤净化后,并在输出压力范围内调节至任一输出力值,保持稳定。与各类气动控制仪表、电磁阀、汽缸变送器、传感器、定位器、转换器、压轴机、喷涂设备及小型气动工具。洗盘卡,自动加油器,气动焊割设备配套使用。理想供给气源的稳压装置。广泛应用于石油、化工、冶金、电站等工业气动自控系统部门。
1、外型美观,选用进口铝合金材料,表面阳极电镀、防腐蚀、结构小巧、重量轻、过滤减压组合成一 体,主部件为不锈钢,易于安装。
2、输入压力高,输出压力范围大,调节精度高,没有裸状,阀采用力矩平衡原理装置设计,进口压力波 动时,出口压力保持稳定。
3、不镑钢六角调节螺钉可随意调节输出压力,不需调节时可用螺母锁紧,有利于安全运行。
4、底部有放水阀,可定期排放污水。
最大输入压力:1.75Mpa
最大输出压力:0.6Mpa
出口压力范围:0.03-0.6Mpa(可调式)
阀体密封通径:Φ5
工作温度:-29-66t
过滤网微孔直径标称值:30-45um
阀体输入、输出终端内螺纹尺寸ZG1/4"
配管连接尺寸:Φ6Φ8
压力表安装孔终端内螺纹尺寸:M10X1
最大流量:5.1Nm3/h
格莱特阀门控制器型号编制及说明
1、阀门控制器类型
C |
R |
D |
控制型模块
(输入输出均为模拟 量信号) |
位置变送器
(输入开关量反馈模拟量) |
数字信号
(485、486) |
2、电压
代号 |
A |
D |
H |
3A |
3B |
名称 |
交流 220V |
直流 24V |
380V |
≥200NM |
≤100NM |
3、信号代码编制
代号 |
1 |
2 |
3 |
4 |
5 |
6 |
名称 |
4-20mA |
0-10V |
0-5V |
1-5V |
0-10mA |
0-20mA |
例:模块(阀门控制器),电压 AC220V,输入输出 4-20mA,配套 20 型执行器
注:连接符为分隔,连接符前面的表示输入信号,连接符后面表示输出信号。
安装使用
1、当进口压力大于最大出口压力时,所需的出口压力可以在以上出口压力范围内任意调节。当进口压力 小于或等于最大出口压力时,出口压力可以在O.O3Mpa范围与进口压力之间任意调节。
2、当采用氟橡胶做膜片时,工作温度可达到18-149℃
3、安装不得倒置,配接认准IN、OUT方向。
?
订货须知
1、用户在订货时须注明:型号、终端内螺纹尺寸、配管尺寸、输出压力值、
2、按客户要求定做所需输出压力值。
