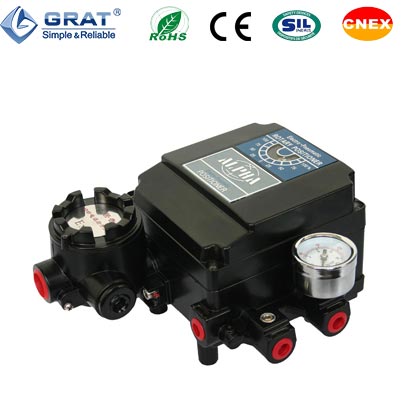

角行程气动阀门定位器

 所属类别:其他
产品名称:角行程气动阀门定位器
产品简介:
    角行程气动阀门定位器是调节阀的主要附件,它与气动配套使用。为了保证从调节器来的控制信号与调节阀阀杆的行程位置相联系,提高调节特性的品质,必须利用阀门定位器。
格莱特阀门控制器型号编制及说明

1、阀门控制器类型


C R D
控制型模块
(输入输出均为模拟 量信号)
位置变送器
(输入开关量反馈模拟量)
数字信号
(485、486)

2、电压

代号 A D H 3A 3B
名称 交流 220V 直流 24V 380V ≥200NM ≤100NM

3、信号代码编制

代号 1 2 3 4 5 6
名称 4-20mA 0-10V 0-5V 1-5V 0-10mA 0-20mA



例:模块(阀门控制器),电压 AC220V,输入输出 4-20mA,配套 20 型执行器




 连接符为分隔,连接符前面的表示输入信号,连接符后面表示输出信号

    1、电-气阀门位器YT-1000R(标准型)



电-气阀门定位器YT-1000R(标准型)



项目,形式

单作用

双作用

输入信号

DC4~20mA

阻抗

250±15ohm

输入压力

1.4~7kgf/cm2(20~100psi)

行程范围

0~90°

气源接口

PT(NPT)1/4

压力表接口

PT(NPT)1/8

电源接口

PF1/2(G1/2)

防爆等级

Ex dm IIB T5

Ex dm IIC T5

Ex ia IIB T6

防护等级

IP66

环境温度

工作温度

-20℃~70℃ (-4℃~158°F)

防爆温度

-20℃~60℃ (-4℃~140°F)

直线性

±1%F.S.

±2%F.S.

滞后度

1%F.S.

灵敏度

±0.2%F.S.

±0.5%F.S.

重复性

±0.5%F.S.

空气消耗量

2LPM(sup=1.4kgf/cm20psi)

流量

80LPM(sup=1.4kgf/cm20psi)

材质

压铸铝

重量

2.8kg(6.2lb)

    2、电-气阀门位器YT-1000L(标准型)



电-气阀门定位器YT-1000L(标准型)



项目,形式

单作用

双作用

输入信号

DC4~20mA

阻抗

250±15ohm

输入压力

1.4~7kgf/cm2(20~100psi)

行程范围

10-150mm

气源接口

PT(NPT)1/4

压力表接口

PT(NPT)1/8

电源接口

PF1/2(G1/2)

防爆等级

Ex dm IIB T5

Ex dm IIC T5

Ex ia IIB T6

防护等级

IP66

环境温度

工作温度

-20℃~70℃ (-4℃~158°F)

防爆温度

-20℃~60℃ (-4℃~140°F)

直线性

±1%F.S.

±2%F.S.

滞后度

1%F.S.

灵敏度

±0.2%F.S.

±0.5%F.S.

重复性

±0.5%F.S.

空气消耗量

2LPM(sup=1.4kgf/cm 20psi)

流量

80LPM(sup=1.4kgf/cm 20psi)

材质

压铸铝

重量

2.7kg(6.11 lb)
