304不锈钢八角连接轴套

 所属类别:其他
产品简介:

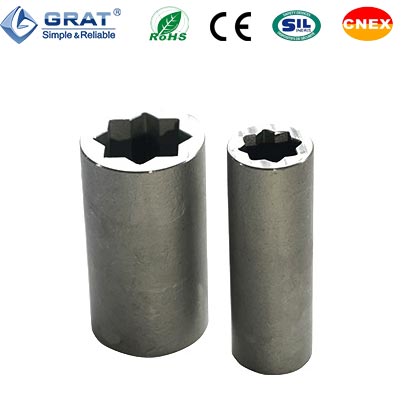

    304不锈钢八角连接轴套执行器,阀门304不锈钢多用连接支架配套一起,用来连接执行器和阀门之间的特有配件,我司设计的该款轴套可选用多种变径套从而可以适用于多种常用规格及部分非标阀杆尺寸。八角设计提高连接容差率。


规格 单价
不锈钢八角轴套(200-400NM)
68元
点击咨询
不锈钢八角轴套(50-100NM) 29元 点击咨询

如需加工,另议!

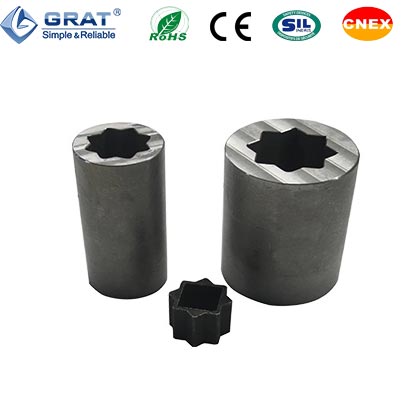

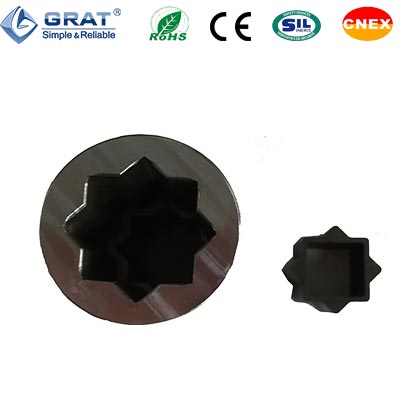

配合八角变径套可适配多种规格四方阀杆



执行器连接


阀门连接

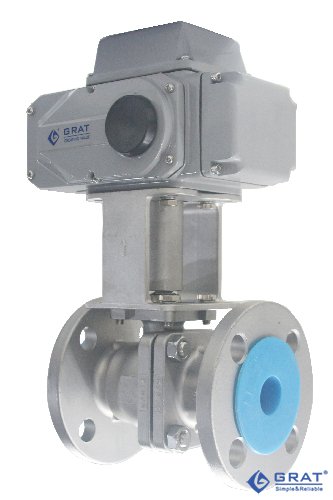

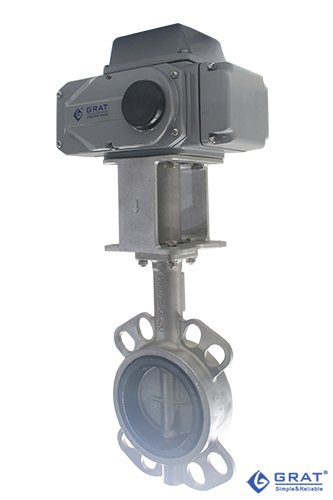

配合执行器,阀门304不锈钢多用连接支架适配多种阀杆阀门(球阀,蝶阀,风门等)

球阀 蝶阀



304不锈钢八角连接轴套配备变径套表格:
八方孔 四方孔
15X15 17X17
14X14 可转接(需配置变径套)
11X11 可转接(需配置变径套)
9X9 可转接(需配置变径套)

304不锈钢八角连接轴套配套球阀,蝶阀对应阀杆尺寸对照表:

球阀规格 四方阀杆尺寸-供参考       蝶阀规格 四方阀杆尺寸-供参考
DN15 9X9 DN25 11X11/9X9
DN20 DN32
DN25 11X11 DN40
DN32 DN50 11X11
DN40 14X14 DN65 14X14
DN50 DN80
DN65 17X17 DN100 17X17
DN80 DN125
DN100 22X22 DN150
    DN200 22X22
    DN250 22X22/27X27
    DN300
    DN350 27X27
    DN400 36X36
    DN450
    DN500
    DN600


注:推荐配合执行器,阀门304不锈钢多用连接支架使用

注:推荐配合执行器,阀门304不锈钢多用连接支架使用
304不锈钢轴套-1517连接图:


304不锈钢接轴套-2327连接图:
