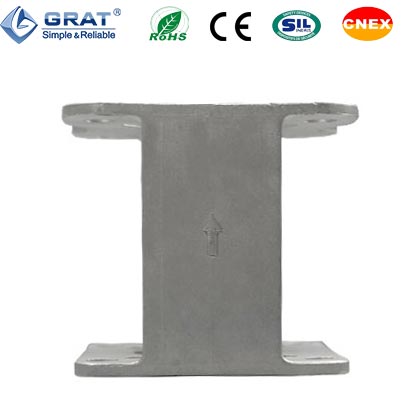

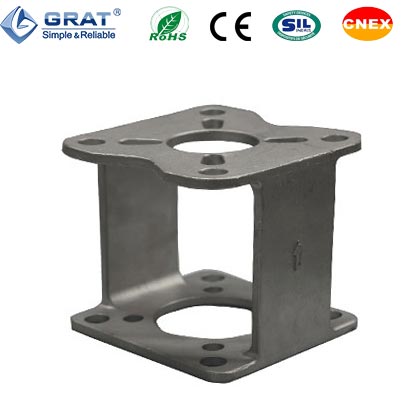

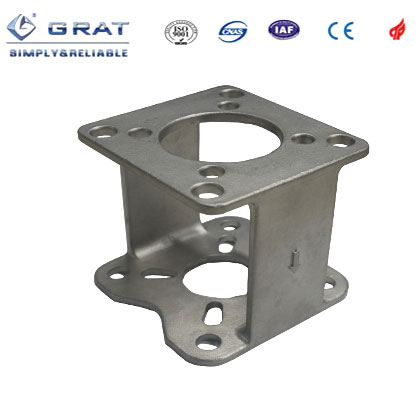

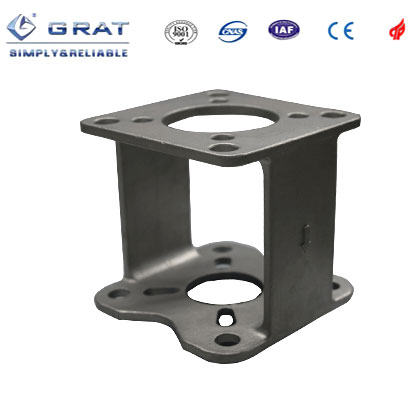

执行器，阀门304不锈钢多用连接支架

所属类别：其他
产品简介：
    执行器，阀门304不锈钢多用连接支架是用于电动执行器与球阀或蝶阀连接所需配件。作用在于：一方面该支架可以在阀门和电动执行器的连接法兰形式或尺寸不一致时作为转换连接使用；另一方面该支架可以用于增高，使得阀门外部形成一定腔体实现需要。

规格 单价
蝶阀（DN40-200） 72元 点击咨询
球阀（DN15-100） 点击咨询

如需加工，另议！



执行器连接


阀门连接

配合304不锈钢八角连接轴套适配多种阀杆阀门（球阀，蝶阀，风门等）

球阀 蝶阀


 执行器，阀门304不锈钢多用连接支架产品参数：


 名称  执行器，阀门304不锈钢多用连接支架
材料 不锈钢304材质
特点 整体铸造，成品供货，直接安装。
用途 主要用于执行器与阀门的安装连接。
安装要求 选用合适的规格，直接安装使用。
注意事项 请配合轴套尺寸及根据使用工况选择。
参数

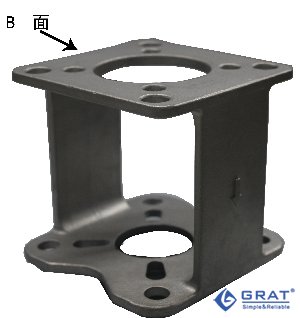

B面适用于:F07F10。

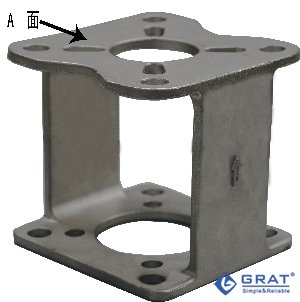

A面适用于:F05F07F10。



 执行器，阀门304不锈钢多用连接支架适用阀体规格表：

球阀适用规格-供参考 蝶阀适用规格-供参考
DN40 DN50
DN50 DN65
DN65 DN80
DN80 DN100
DN100 DN125
  DN150
  DN200
  DN250

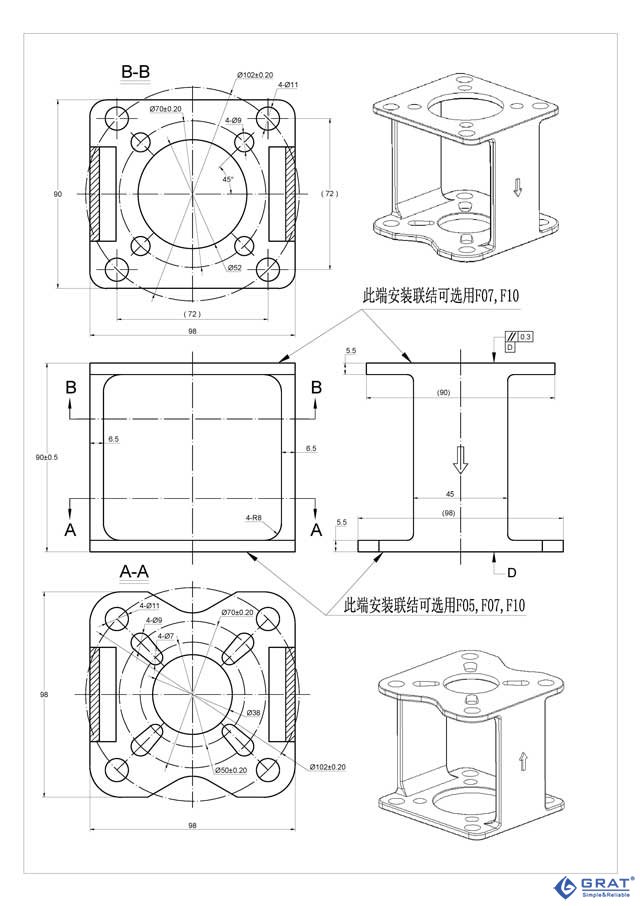

球阀&蝶阀连接 执行器，阀门304不锈钢多用连接支架连接尺寸图：
