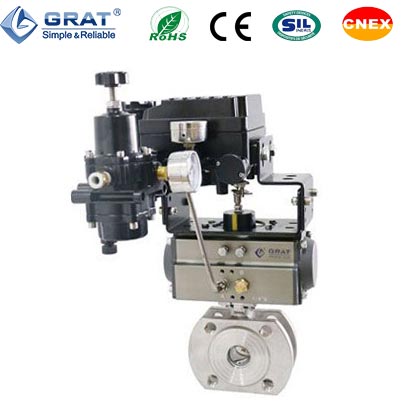

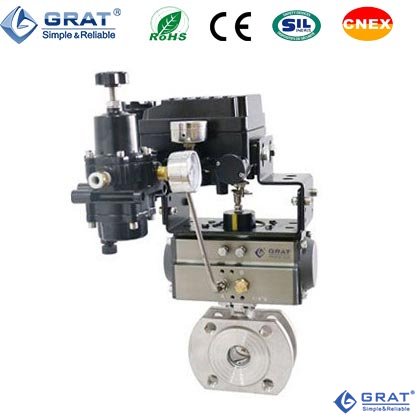

软密封气动V型调节阀

所属类别:气动调节阀
产品简介:
    气动软密封球阀是转角为90°的旋转类阀门。密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。
    气动软密封球阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,控制阀门的开关。
    广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸等行业的系统控制。

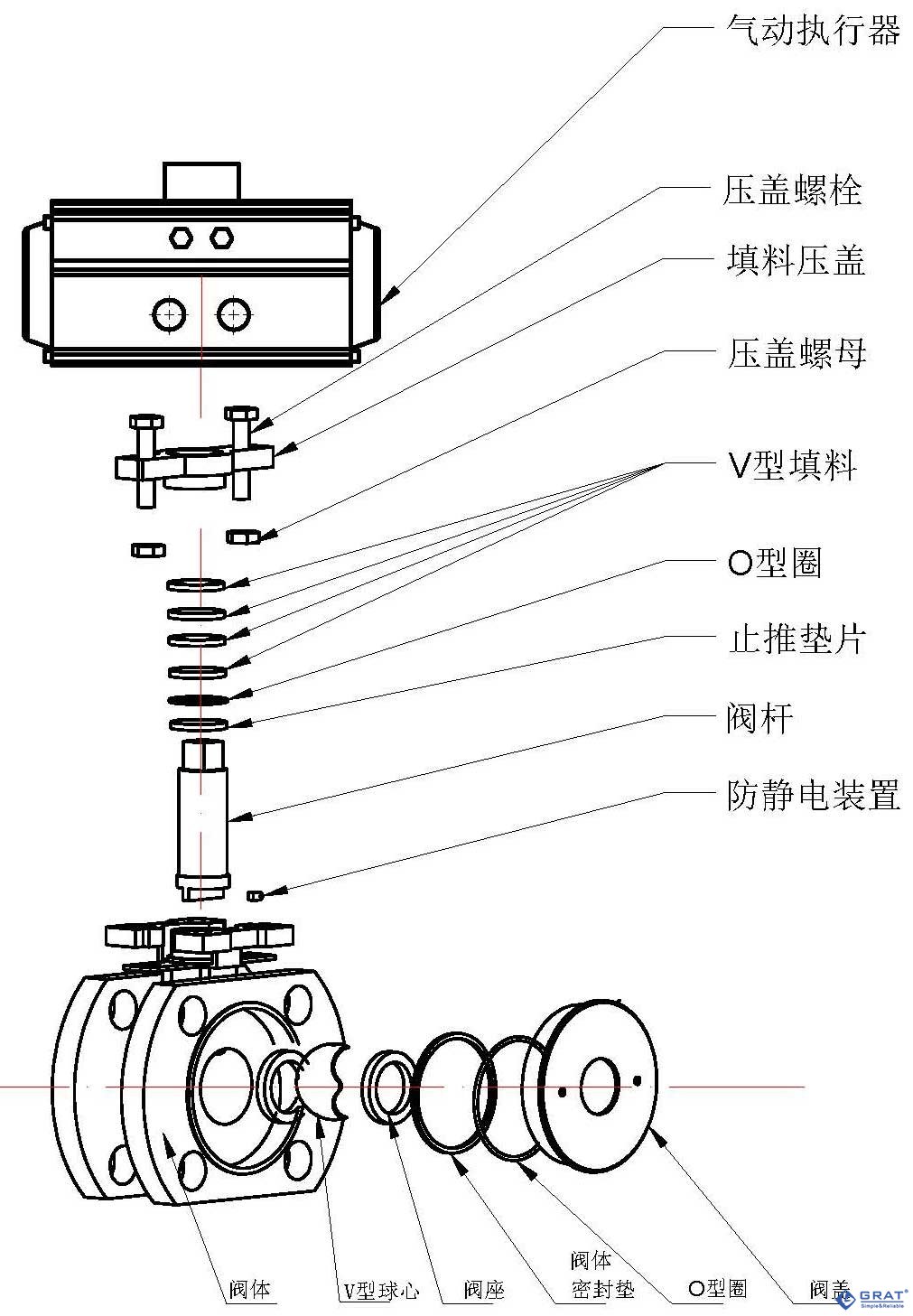

采用超短法兰距结构,阀座与端
面法兰距离近,物料滞留少,密
封性能优越。和普通电动球阀
比重量大大降低,约为普通电动
球阀的50%。结构紧凑、体积小。

阀芯确定了阀门的特性,特有的
V型阀芯结构改善了传统球阀的
控制稳定性问题。使流量通过球
型阀芯V型开口之间的开度得到
精密控制。
阀座与阀芯之间形成的V型切口,
能够轻松切断管道内的各种杂质,
有效保证管路的畅通。

V型口角度可定制,满足更精
确的截流特性和控制功能。

    ★开关轻便,只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。
    ★双面球形密封功能,可达到零泄漏标准等级。
    ★主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,是工业自动化过程控制的一种管道压元件。
    ★调节精度高,可调比大,最大可达300:1。卓越的调节性能,使得产品广泛应用于各种工业领域的高精度调节环节。
    ★单作用气动活塞执行机构,防止中途气源断掉弹簧复位功能自动复位关闭阀门。

公称通径

DN15~DN350

适用介质

软密封适合食品、润滑脂、纤维状流体、水、油品、气体

气源压力

0.4~0.7MPa

执行器密封

氟橡胶

执行器材质

铸铝合金

连接方式

对夹,法兰,螺纹,

流量特性

等百分比

阀体材质

SUS304不锈钢、SUS316不锈钢、WCB

阀芯材质

SUS304不锈钢、SUS316不锈钢

球阀密封

丁晴耐油橡胶、EPDM、TPFE等

填料材质

石墨,PTFE

制造标准

JB/T8692-199

气动球阀设计与制造标准

GB12237-89 AP16D标准

产品检查与实验

JB/T 9092  API598标准


耗气量

开向体积和关向体积


型号 开关体积(升) 关向体积(升)
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:

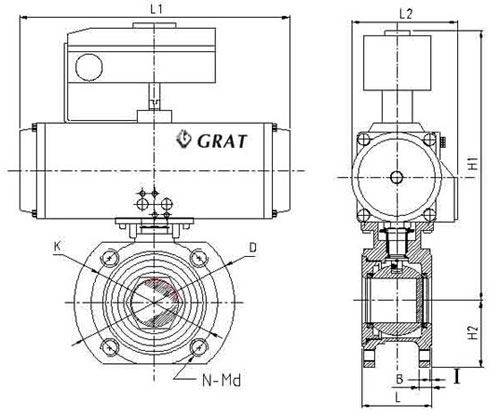

    1、软密封气动V型调节阀安装尺寸图表

软密封气动V型调节阀安装尺寸图表

开关型接线图

(电磁阀接线图)





调节型接线图

(定位器信号线)
