UPVC气动球阀

所属类别:气动球阀
产品名称:UPVC气动球阀
产品简介:
    UPVC气动球阀广泛应用于各种酸碱和化学溶液系统等多个行业。特别适用于具有气源、防爆要求高的工况。阀体重量轻、耐腐蚀性强广泛用于纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统。
   1、UPVC气动球阀采用具有极强耐腐蚀性能的UPVC材料,能耐强酸、强碱,不会生锈结垢。使得其用途更加广泛。双由令连接方式,拆卸简单方便,维护简单易行。
   2、控制反应迅速,开关动作时间<1秒。
   3、气动控制,对防爆要求高的工况特别适用。
   4、材质卫生无毒,符合国家卫生标准。
   5、阀体重量轻,相当于钢管1/5铜管的1/6。
   6、具有极佳的强度和韧性,耐磨损。
   7、管壁平洁光滑,输送流体时具有较小的摩擦阻力和附着力。

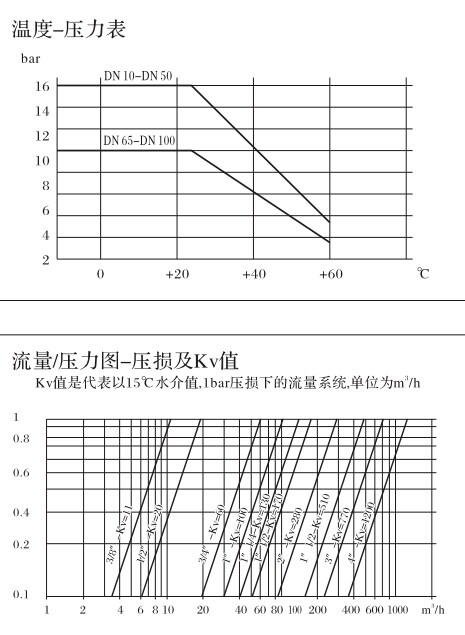

公称通径 DN15~DN100
介质温度 -15℃-60℃(无冻结)
环境温度 -30℃-60℃
公称压力 PN0.1~1.6MPa
气动作用方式 单作用(带弹簧复位)或双作用
适用介质 水、空气、油类、腐蚀性化学液体
连接方式 法兰连接,双由令连接
密封形式 软密封

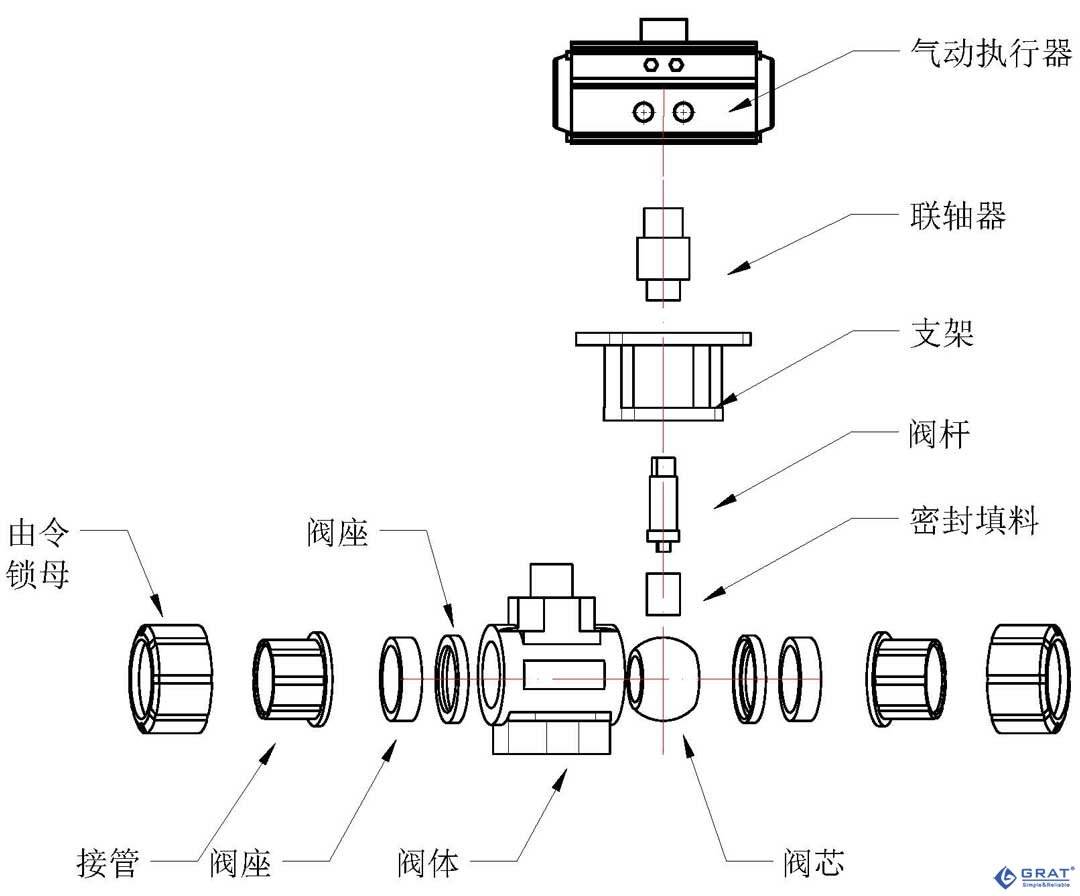

聚氯乙烯PVC
O形环O-RING 乙烯丙烯橡胶EPDM
环形螺母Ring nut 聚氯乙烯PVC
阀体 聚氯乙烯PVC、CPVC
端部END 聚氯乙烯PVC
O形环O-RING 乙烯丙烯橡胶EPDM
球体密封圈 聚四氟乙烯PTFE
球芯 聚氯乙烯PVC、CPVC
O形环 乙烯丙烯橡胶EPDM
球芯密封支架 聚氯乙烯PVC
聚氯乙烯PVC、CPVC
防护等级 IP67
安装方式 任意角度安装(为延长寿命最好水平或倾斜安装)
设计与制造标准 API 6D
法兰标准 ANSI B16.5  JIS B2239
结构长度标准 GB/T 12221-2005
检验标准 API 598



耗气量

开向体积和关向体积


型号 开关体积(升) 关向体积(升)
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:

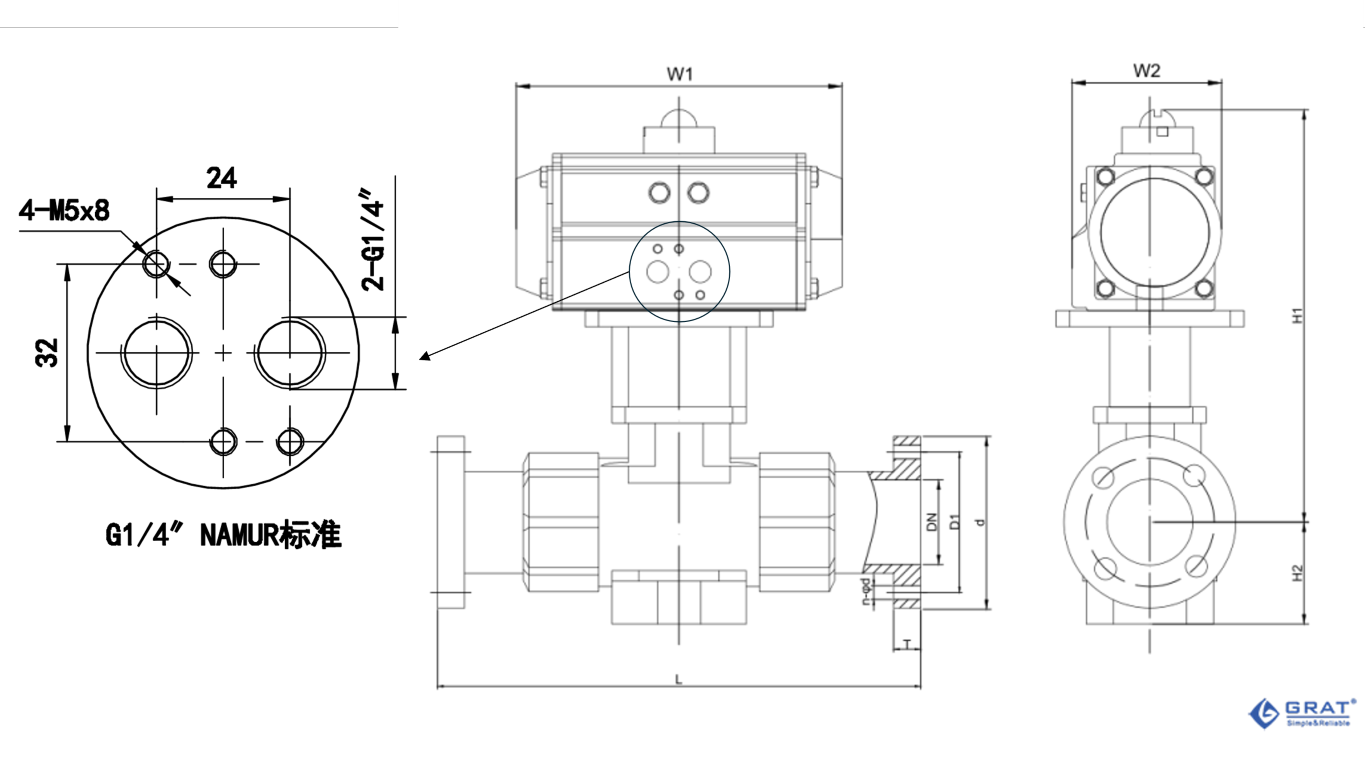

    1、UPVC气动球阀法兰式外形图和连接尺寸:









SIZE DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Nom. 1/2 3/4 1 1-1/4  1-1/2 2  2-1/2 3 4
  D 95 100 125 135 140 155 175 185 210
  D1 70 75 90 100 105 120 140 150 175
JIS L 143 172 187 190 212 234 259 304 372
  n-φd 4-φ15 4-φ15 4-φ19 4-φ19 4-φ19 4-φ19 4-φ19 8-φ19 4-φ19
  D 89 98 108 117 127 152 178 191 229
  D1 61 70 79 89 99 121 140 152 191
ANSI L 143 172 187 190 212 234 259 304 372
  n-φd 4-φ16 4-φ16 4-φ16 4-φ16 4-φ16 4-φ19 4-φ19 4-φ19 8-φ19
  D 95 105 115 140 150 165 185 200 220
  D1 65 75 85 100 110 125 145 163 180
DIN L 130 150 160 180 200 230 290 310 350
  n-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18
T 13 14 14 16 16 16 18 18 18
W1 160 160 192 192 218 238 272 274 335
W2 58 58 74 74 85 96 107 120 135
H1 138 147 175 185 208 241 259 286 369
H2 20.5 26 33 38 42 53
 注:气动阀门根据不同的使用介质、阀门的扭矩及控制方法,其适配的执行器型号可能有所不同,相关尺寸有所变化。

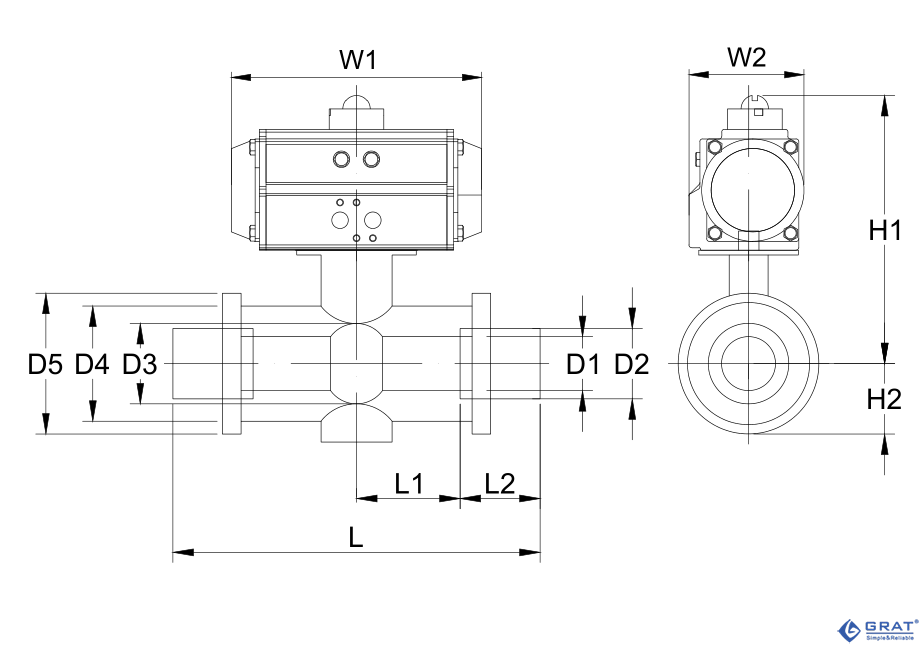

2.气动UPVC双由令球阀连接安装尺寸:

通径 L1 L2 L D1 D2 D3 D4 D5 H1 H2 W1 W2
(DN)
15 37 23 120 13 20 22 31 45 187.5 29.5 160 58
20 39 25 128 18 25 26 36 55 189.5 33.5 160 58
25 44 28 144 23 32 32 47 66 215 39 192 74
32 47 32 158 30 40 38 56 82 222 47 192 74
40 54 37 182 38 50 48 65 98 249 54 218 85
50 63 42 210 49 63 60 80 120 271 65 238 96
65 78 45 246 64 75 76 94 140 313 82 272 107
80 90 55 290 77 90 89 110 160 355 96 274 120
100 106 65 342 98 110 114 134 225 417 114 335 135






开关型接线图

(电磁阀接线图)





调节型接线图

(定位器信号线)
