硬密封V型球阀安装简图

发布时间:2020-05-28 浏览:253 格莱特控制阀(https://www.grat.com.cn/)

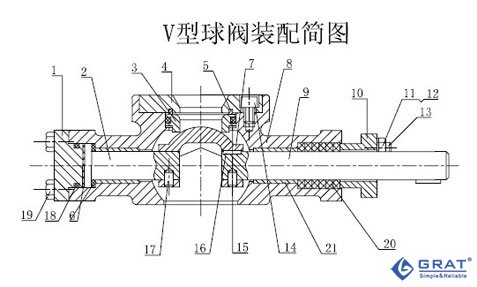

硬密封V型球阀装配示意图
图1-1 硬密封V型球阀装配示意图
序号
名称
数量(件)
材料
1
后压盖
1
316
2
后阀杆
1
316
3
密封座
1
316
4
密封座盖
1
316
5
密封座弹簧
1
316
6
调整垫
各1
聚四氟乙烯
7
阀芯
1
CF8M
8
阀体
1
CF8M
9
前阀杆
1
316
10
填料压盖
1
316
11
平垫
2
304
12
六角螺母
2
304
13
双头螺柱
2
304
14
内六角螺钉

316
15
O型圈
1
氟橡胶
16
平键
1
316
17
圆柱销
2
316
18
O形圈
1
氟橡胶
19
六角螺栓
4
304
20
填料密封圈
1组
聚四氟乙烯
21
自润滑轴承
2

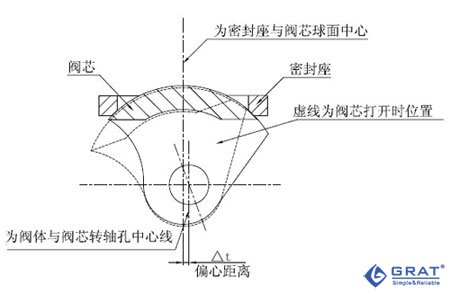

硬密封V型球阀工作示意图
图1-1 硬密封V型球阀工作示意图
