空气过滤减压器的工作原理及结构

    空气过滤减压器是调节阀附件。它用于交货来自空气压缩机的气源,并能把压力调整到所需的压力值,具有自动稳压的功能。
    图1-1所示空气过滤减压器的结构。它是以力平衡原理动作的。当来自空气压缩机的空气输入到过滤减压器的输入端后,进入过滤器室A。由于旋风盘5的作用,使气流旋转并将空气中的水分分离出一部分,在壳体底部沉降下来。当气流经过过滤件4时,进行除水、除油、除尘、空气得到净化后输出。

空气过滤减压器结构

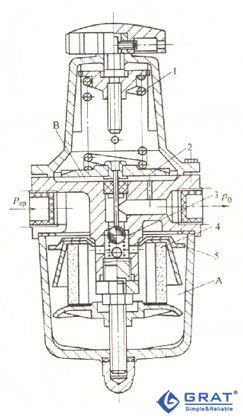

图1-1 空气过滤减压器结构
1-给定弹簧 2-膜片 3-球体阀瓣
4-过滤件 5-旋风盘 A、B-气室

    当调节阀手轮按逆时针方向转动手轮,则活动弹簧座把给定弹簧1往下压,弹簧力通过膜片2,把球体阀瓣打开,使气流经过球体阀瓣而流到输出管路。与此同时,气压通过反馈小孔进入反馈气室B,压力作用在膜片上,将产生一个向上的力。此力如果与给定弹簧所产生的力相等时,过滤减压器达到力平衡,输出压力就稳定下来。给定弹簧的作用力越大,输出压力就越高。所以,调节手轮就可以调节给定值。
    调节阀在安装过滤减压器时,必须按箭头方向或"输入"、"输出"方向,分别与管道连接。减压器正常工作时,一般不需特殊维护。使用半年之后检修一次。当过滤元件阻塞时,可将其拆下,放在10%的稀盐酸中煮沸,用清水漂净,烘干之后继续使用。
