国标PN11.0Mpa平面、突面对焊钢制管法兰的型式与尺寸

公称
通径

DN
法兰焊端
外径
(钢管外径)
A

连接尺寸
密封面
法兰
厚度
C
法兰
高度
H
法兰颈部
直径

N
法兰
内径

B
法兰
外径
D
螺栓孔
中心圆
直径
K
螺栓
孔径
L
螺栓
d
f
数量
n
螺纹
规格
15
21.3
95
66.5
16
4
M14
35
7
14.5
52
38




20
26.9
120
82.5
18
4
M16
43
7
16.0
57
48
25
33.7
125
89.0
18
4
M16
51
7
17.5
62
54
32
42.4
135
98.5
18
4
M16
63.5
7
21.0
67
64
40
48.3
155
114.5
22
4
M20
73
7
22.5
70
70
50
60.3
165
127.0
18
8
M16
92
7
25.5
73
84
65
73.0
190
149.0
22
8
M20
105
7
29.0
79
100
80
88.9
210
168.5
22
8
M20
127
7
32.0
83
117
100
114.3
275
216.0
26
8
M24
157.5
7
38.5
102
152
125
141.3
330
267.0
29.5
8
M27
186
7
44.5
114
189
150
168.3
355
292.0
29.5
12
M27
216
7
48.0
117
222
200
219.1
420
349.0
32.5
12
M30
270
7
55.5
133
273
250
273.0
510
432.0
35.5
16
M33
324
7
63.5
152
343
300
323.9
560
489.0
35.5
20
M33
381
7
67.0
156
400
350
355.6
605
527.0
39
20
M36
413
7
70.0
165
432
400
406.4
685
603.0
42
20
M39
470
7
76.5
178
495
450
457
745
654.0
45
20
M42
533.5
7
83.0
184
546
500
508
815
724.0
45
24
M42
584.5
7
89.0
190
610
600
610
940
838.0
51
24
M48
692.5
7
102.0
203
718

    法兰图纸

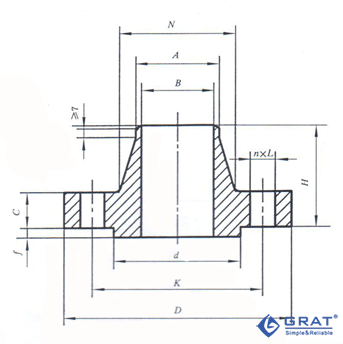

图1 突面(RF)对焊钢制管法兰
图2 突面(RF)对焊钢制管法兰(适用于PN11.0Mpa)
