国标PN4.0Mpa平面、突面对焊钢制管法兰的型式与尺寸

公称
通径

DN
法兰焊端
外径
(钢管外径)
连接尺寸
密封面
法兰
厚度

C
法兰
高度

H
法兰颈
法兰
外径

D
螺栓孔
中心圆
直径

K
螺栓
孔径

L
螺栓
d
f
N
S
H1
R
数量

n
螺纹
规格
系列Ⅰ
系列Ⅱ
系列Ⅰ
系列Ⅱ
10
17.2
14
90
60
14
4
M12
41
2
14
35
28
2.3
6
3
15
21.3
18
95
65
14
4
M12
46
2
14
38
32
3.2
6
3
20
26.9
25
105
75
14
4
M12
56
2
16
40
40
3.2
6
4
25
33.7
32
115
85
14
4
M12
65
22
16
40
46
3.2
6
4
32
42.4
38
140
100
18
4
M16
76
2
18
42
56
3.6
6
5
40
48.3
45
150
110
18
4
M16
84
2
18
45
64
3.6
7
5
50
60.3
57
165
125
18
4
M16
99
2
20
48
74
4.0
8
5
65
76.1
76
185
145
18
8
M16
118
2
22
52
92
5.0
10
6
80
88.9
89
200
160
18
8
M16
132
2
24
58
110
5.6
12
6
100
114.3
108
235
190
22
8
M20
156
2
24
65
134
6.3
12
6
125
139.7
133
270
220
26
8
M24
184
2
26
68
162
6.3
12
6
150
168.3
159
300
250
26
8
M24
211
2
28
75
190
7.1
12
8
200
219.1
219
375
320
30
12
M27
284
2
64
88
244
8.0
16
8
250
273
273
450
385
33
12
M30
345
2
68
105
306
10.0
18
10
300
323.9
325
515
450
33
16
M30
409
2
42
445
362
10.0
18
10
350
355.6
377
580
510
36
16
M33
465
2
46
125
408
418
11.0
20
10
400
406.4
426
660
585
39
16
M36
535
2
50
135
462
480
12.5
20
10
450
457
480
685
610
39
20
M36
560
2
57
135
500
530
14.2
20
12
500
508
530
755
670
42
20
M39
615
2
57
140
562
580
16.0
20
12
600
610
630
890
795
48
20
M45
735
2
72
150
666
686
17.5
20
12

    法兰图纸

图1 PN0.6Mpa平面(FF)对焊管法兰图纸

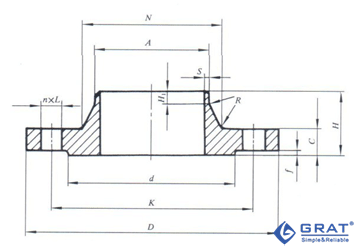

图1 PN4.0Mpa平面(FF)对焊管法兰图纸
图2 PN0.6Mpa突面(RF)对焊管法兰图纸

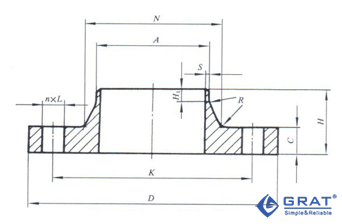

图2 PN4.0Mpa平面(FF)对焊管法兰图纸
