堰式(屋脊式)隔膜阀的结构及介绍

发布时间:2019-03-12 浏览:509 格莱特控制阀(https://www.grat.com.cn/)

    堰式隔膜阀(图1-1)的导流堰作为阀体的一部分,相当于阀座,隔膜压在上面以截断介质流动。这种类型的隔膜阀一般尺寸较大。凸起的导流堰减小了隔膜阀从完全开启至完全关闭的行程,从而减小了隔膜的应力和应变。关闭时,带有隔膜的阀瓣下移,使其与阀体的堰(脊背)密封,达到切断流体的要求。

屋脊式隔膜阀
图1-1 屋脊式隔膜阀
1-阀体;2-隔膜;3-阀瓣;4-阀盖;5-阀杆螺母;6-阀杆;7-手轮

    行程短,流阻系数较大(相对直通式),对隔膜挠性要求较低,无淤积介质的死角,是隔膜阀中应用最广泛的一种,分无衬里及衬塑、衬胶、衬搪瓷等,具有一定的节流特性,耐蚀性和抗颗粒介质好,密封可靠。
    堰式(屋脊式)隔膜阀在关闭与全启位置间的行程设计较短。这样隔膜的挠性应力较小,因而隔膜的寿命较长。因行程短故可允许使用PTFE这种材料制成的隔膜,对于较长的行程来说,PT-FE的挠性是不够的。不过在使用PTFE时,隔膜的背后必须衬以橡胶,以保证在紧密关闭时所必需的弹性。
    标准的堰式隔膜阀也可使用在真空中。不过使用在高真空时,隔膜必须特殊增强。
    由于隔膜面积大于流体通道的截面积,流体会对拱起的隔膜产生一个相对大的压力,这就使隔膜阀的关闭力矩很大,因而就限制了隔膜阀尺寸系列的发展。例如图1-1中所示,典型的堰式隔膜阀的尺寸最大为DN350 (14in)。如图1-2中所示的较大尺寸的堰式隔膜阀装有双隔膜,最大尺寸为DN500 (20in)。

适用于大口径的双阀盖堰式隔膜阀
图1-2 适用于大口径的双阀盖堰式隔膜阀

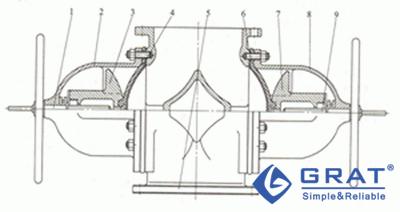

1,9-阀体;2,8-阀盖;3,7-阀瓣;4,6-隔膜;5-阀体

    常规类型的堰式隔膜阀同样可以用在自动排放的水平管路中。可以将阀杆从水平位置抬升15°~20°使水平管路有一些落差,这样可以实现管路的自动排放。
    图1-3中所示的阀门为英国桑德斯的屋脊式隔膜阀,阀杆被护罩保护在内部,这种结构能够保护阀杆外螺纹免受灰尘及外部腐蚀的作用。当阀杆螺纹在黄色的开度指示器内移动时,手轮带动覆盖阀杆螺纹的护罩运动。反过来,黄色的开度指示器通过润滑油腔来润滑阀杆螺纹以延长其使用寿命。

带有润滑功能及升降指示器的屋脊式隔膜阀
图1-3 带有润滑功能及升降指示器的屋脊式隔膜阀

    如果隔膜破裂的话,需要在阀杆上装上0形密封圈紧贴着阀盖,这样能够防止流体溢出。
