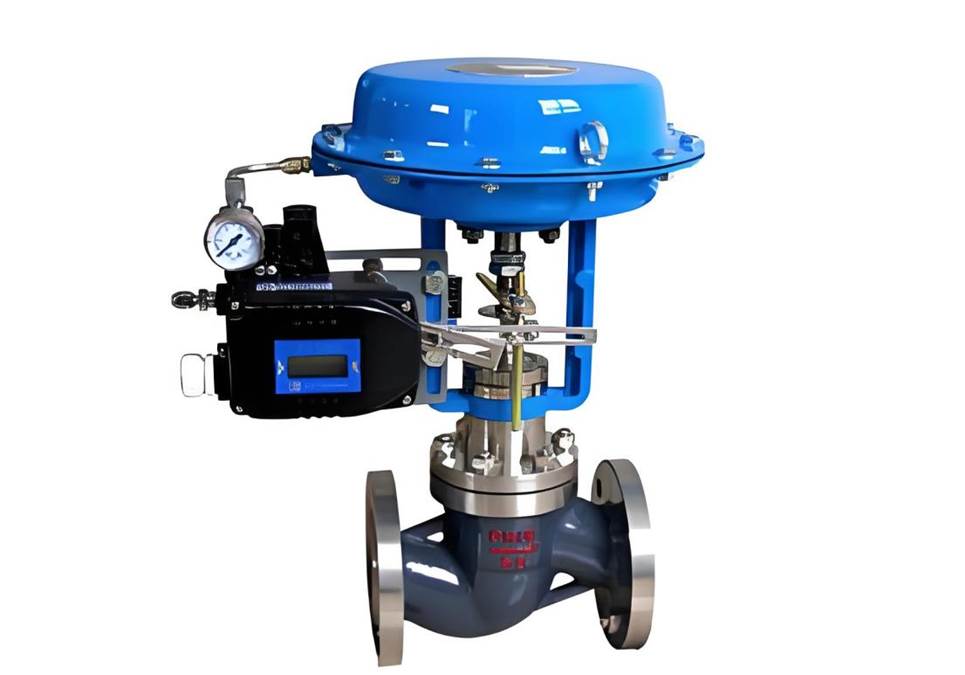

气动单座阀:工业自动化的精准流量管家

发布时间:2024-11-18 浏览:189 格莱特控制阀(https://www.grat.com.cn/)

气动单座调节阀作为工业自动化控制领域中的重要设备,以其结构简单、动作可靠、调节精度高等特点,广泛应用于石油、化工、冶金、电力等行业中。


气动单座调节阀的工作原理:

气动单座调节阀由阀体、阀盖、阀芯和气动传动装置等组成。当气源(通常为压缩空气)进入气动传动装置时,压缩空气推动活塞运动,驱动阀芯实现启闭或调节动作。同时,通过接收控制系统的压力信号,驱动阀芯在阀体内移动,从而改变阀口的通流面积,实现对管道内介质流量、压力、温度等参数的精确调节。

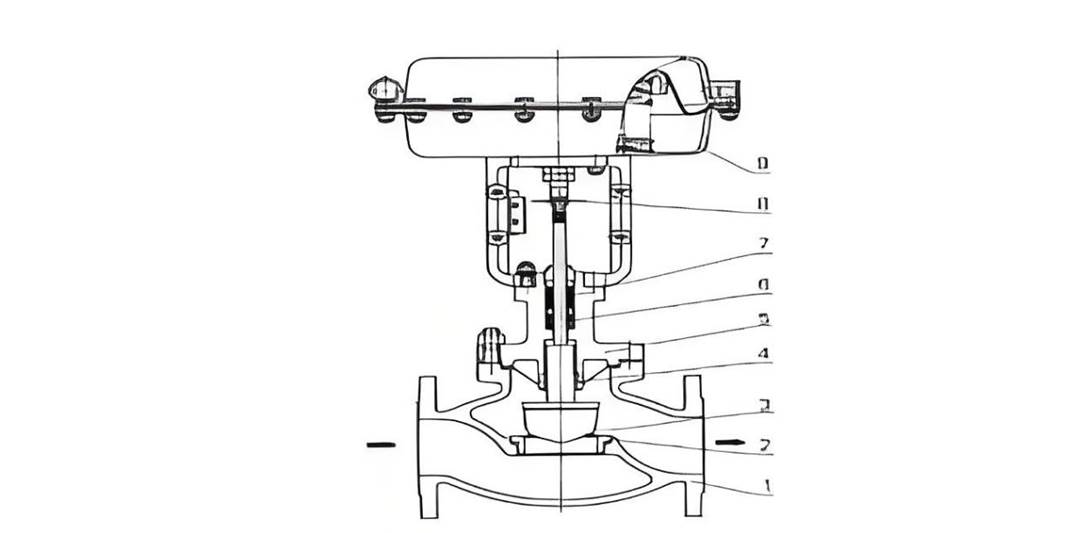

气动单座调节阀的主要部件及其功能:

气动薄膜执行机构:通过接收来自控制信号的气压变化,精准地推动阀门进行位移,改变阀门的开度和流通面积。提供平滑和可靠的动力输出,实现对阀门的精确控制,满足工业流程中对介质流量、压力和温度等参数的精细调节需求。通过内置的弹簧加载机制,气动薄膜执行机构还能自动调整压力,确保阀门在压力波动下保持稳定,提高整个系统的响应速度和控制精度。

阀体和阀盖:阀体和阀盖通常由铸钢、或不锈钢等材料制成,具有良好的强度和密封性。它们承受压力和承载阀内介质,并提供阀芯和阀座之间的密封界面。

阀芯和阀座:是实现介质流量调节的关键部件,阀芯是通过气压推动,实现启闭或调节动作,阀座是阀芯的接触面,确保密封性能。阀芯通常由不锈钢制成,具有耐腐蚀和耐磨损性能;阀座通常采用聚四氟乙烯、硬质合金等材料制成,具有良好的密封性能。

定位器:作为阀门的智能辅助部件,根据控制系统的信号,精确地调整阀芯的位置,确保阀门开度与控制需求的一致性。定位器的加入,极大提升了阀门的调节精度和稳定性,特别是在复杂或要求严格的工业控制过程中,定位器的作用至关重要。这四大部件的协同工作,使得气动单座调节阀成为一种在化工、石油、电力等众多行业中广泛应用的高效控制设备。

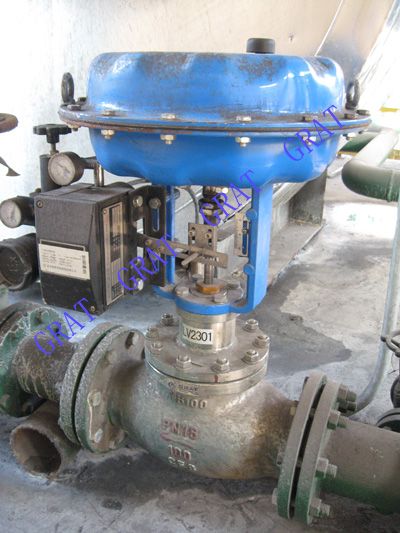

工程名称:GRAT格莱特控制阀气动薄膜单座阀在冶金行业中的应用
产品名称:气动薄膜单座阀
口径:DN65
应用行业:冶金(钢厂)
介 质:氨水
调节精度:0.5%
阀体材质:SuS316L
阀芯材质:SUS316L
密封:硬密封
公称通径:DN65
介质温度:0-150℃
工作压力:0.4MPa
投运时间:2012年11月
设计寿命:5-8年
气源压力:0.14MPa
控制信号:4-20mA
作用方式:正作用(气开式,断气断信号自动关闭)
应用工况:氨水等强腐蚀性介质。
