Cv值是什么意思?如何通过Cv值来对调节阀进行选型

发布时间:2024-11-11 浏览:357 格莱特控制阀(https://www.grat.com.cn/)

在阀门工程中,调节阀的Cv值(Flow Coefficient,流量系数)是指单位时间内、在测试条件中管道保持恒定的压力,管道介质流经阀门的体积流量,或是质量流量。即阀门的流通能力。

流量系数值越大说明流体流过阀门时的压力损失越小。

阀门的Cv值须通过测试和计算确定。

Cv值是一个至关重要的技术参数,它用于衡量调节阀在特定条件下的流通能力。Cv值不仅反映了阀门本身的性能,还直接关系到流体控制系统的设计和运行效率。

其定义通常基于以下标准条件:阀门处于全开状态,两端压差为1磅/英寸²(或7KPa),流体为60°F(15.6℃)的清水,此时每分钟通过阀门的流体体积(以美加仑计)即为该阀门的Cv值。需要注意的是,我国流量系数常采用公制定义,符号为Kv,与Cv值的关系为Cv=1.156Kv。

如何通过Cv值确定阀门的口径

1.计算所需 Cv 值

根据流体控制系统的具体要求,如流量、压差、介质等条件,使用相应的公式或软件计算出所需的Cv值。这一步骤需要考虑流体的物理性质(如粘度、密度)、工作状态(如温度、压力)以及阀门的安装位置等因素。

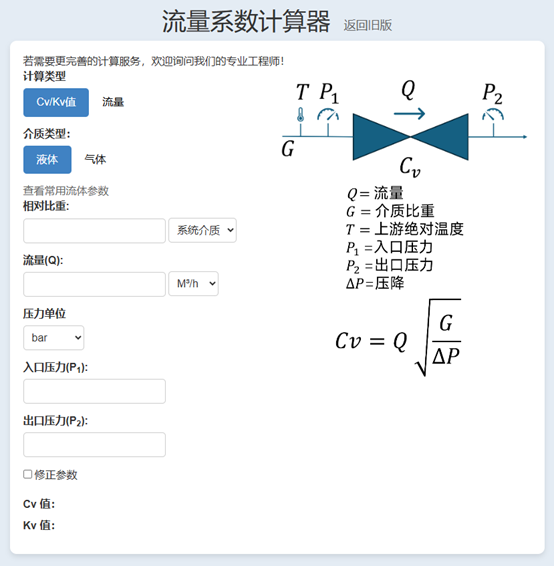

您可以访问我们的在线Cv计算器它能为你提供便捷准确的计算。


2.选择合适的阀门口径:
根据计算出的所需Cv值和阀门的额定Cv值,选择合适的阀门口径。所选阀门的额定Cv值应等于或稍大于所需的Cv值,以确保阀门能够满足实际的流量需求。同时,还需要考虑阀门的材质、结构、密封性能、操作方式等其他因素,以确保阀门的整体性能符合系统要求。

3.验证和调整:
在初步选定阀门口径后,应进行必要的验证和调整。这包括通过模拟计算或实际测试来验证阀门的流量性能是否满足系统要求。如果发现偏差较大,可能需要重新计算Cv值或调整阀门口径。

总结

在一个建筑的供水系统中,若控制阀的 Cv 值不符合要求,供水泵可能会频繁地启动和停止或者一直高负荷运转。这不仅会浪费电能,而且由于频繁的压力波动,可能会导致管道连接处松动、漏水,甚至可能使水泵因为长期过载而损坏。

综上,调节阀的Cv值是衡量其流通能力的重要指标。通过精确计算Cv值并根据其确定合适的阀门口径,可以确保流体控制系统的稳定性和效率。因此,在阀门选型、系统设计及运行优化过程中,应充分重视Cv值的计算和应用。
