如何将控制器中的输入、输出模拟量电流信号4-20mA转换成0-20mA信号


给大家介绍一下，如何将控制器中的输入输出模拟量4-20mA转换成0-20mA的操作步骤。

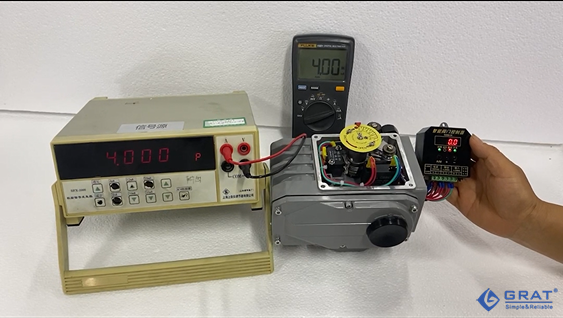

一、输入4mA，反馈是4mA，模块百分比0位

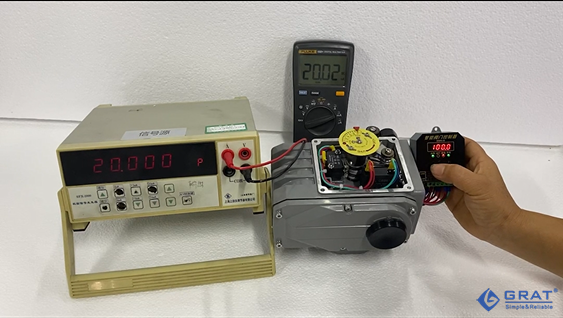

二、输入20mA，执行器会往全开的位置走，控制信号输入20mA,反馈20mA，执行器是开位，模块是100%




三、长按AM键进入参数设置界面，按“+”或“-”键，把参数改到11.1，进行输入标定，按AM确认




四、把输入值变成0，按AM确认

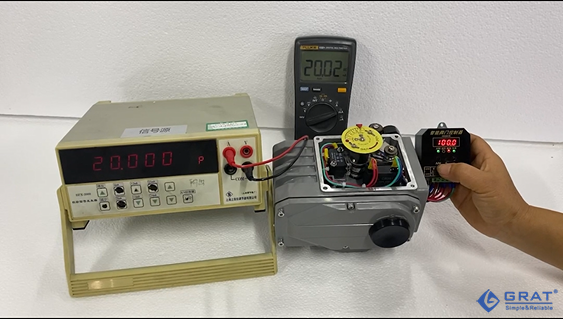

五、满位值变成20mA，按AM确认，然后确认保存记忆，这是输入标定

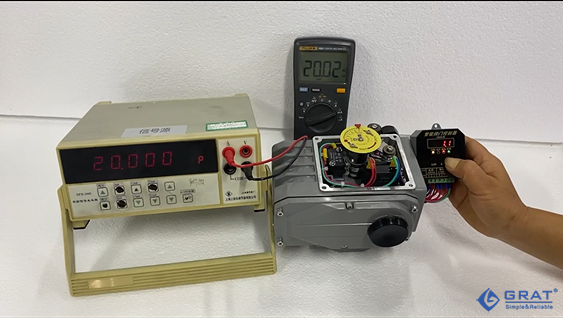

六、按AM键，然后按“+”或“-”键，把参数改成1.1

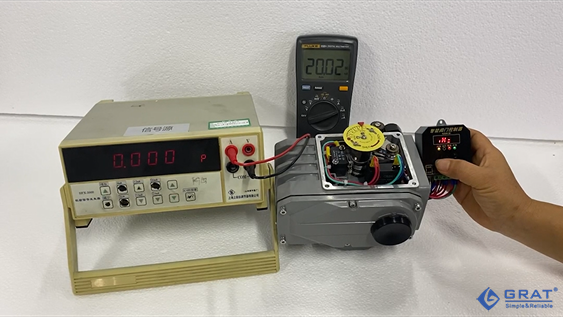

七、然后按反馈，改成0mA，按AM确认

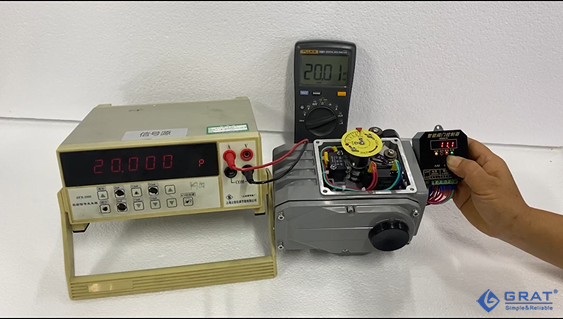

八、开位20mA，这时候就将输入输出都标定了为0-20mA

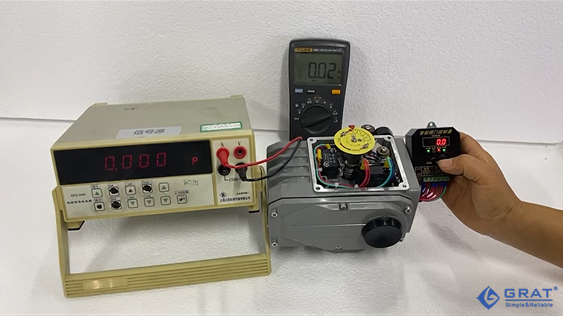

九、输入0mA，执行器会往全关的位置走，反馈0mA，控制器关位，控制模块0

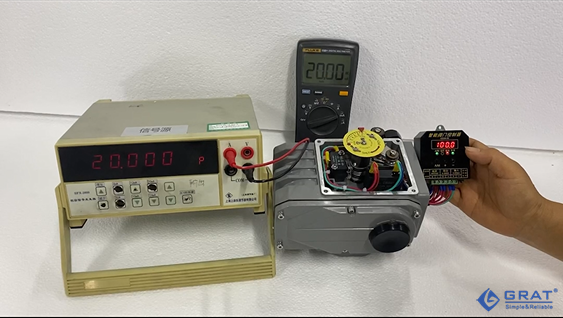

十、输入20mA，执行器会往全开的位置走，这时候的标定就将4-20mA的控制器转换成了0-20mA的


注：1、同样的标定方法还可以将模拟电流信号4-20mA转换成0-10mA，电压信号0-10V转换成0-5V或1-5V。
2、控制器输入、输出模拟量信号变化后，必须重新标定零位满位量程。
