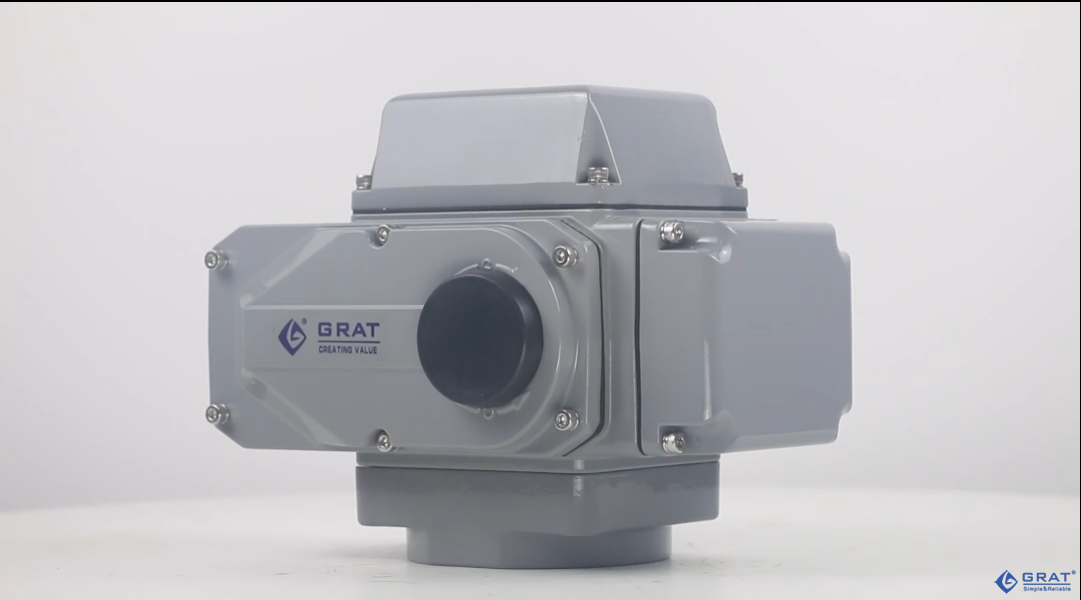

如何测量电动执行器的温升

发布时间:2023-03-22 浏览:206 格莱特控制阀(https://www.grat.com.cn/)


方法一:



在试验前用电桥或伏安法测量电动机及电源变压器绕组的冷态电阻,然后使执行机构在额定行程内并施加 30%的额定负载,以接通持续率为20%~80%,每小时接通次数(每小时接通次数取自下列数系: 100,320,630,1200,1800)的方法连续运行 12h后立即测量电动机及电源变压器绕组的热态电阻。



并按如上图所示,计算温升结果

方法二:



将温度传感器贴于电动机冷态时的外表面1min后记录其温度值T1,然后使执行机构在额定行程内并施加 30%的额定负载,以接通持续率为20%~80%,每小时接通次数(每小时接通次数取自下列数系: 100,320,630,1200,1800)的方法连续运行 12h后立即用同一传感器测量温度传感器的温度值T2,则温升Q=T2-T1。



方法三:



用红外测温仪测量电动机冷态时的外表面温度值T1,然后使执行机构在额定行程内并施加 30%的额定负载,以接通持续率为20%~80%,每小时接通次数(每小时接通次数取自下列数系: 100,320,630,1200,1800)的方法连续运行12h后立即用同一测温仪测量电动机热态时的外表面温度值T2,则温升Q=T2-T1




检测的结果与工业过程控制系统用普通型及智能型电动执行机构——6.1.9绝缘电阻的技术指标进行对照,检测是否满足标准
