格莱特轴套高度量规,助力执行器检验更高效
发布时间:2022-10-12 浏览:340 格莱特控制阀(https://www.grat.com.cn/)
场景背景:
目前,当前执行器连接轴套安装完成后靠检验员用游标卡尺去量,需测量轴套的安装高度,检验效率不高,时间成本较大。
为此,我司研发出一种轴套高度量规,检测安装后轴套上端面到支架上表面与执行器配合面的高度差值是否在图纸要求公差范围内。
格莱特方案:

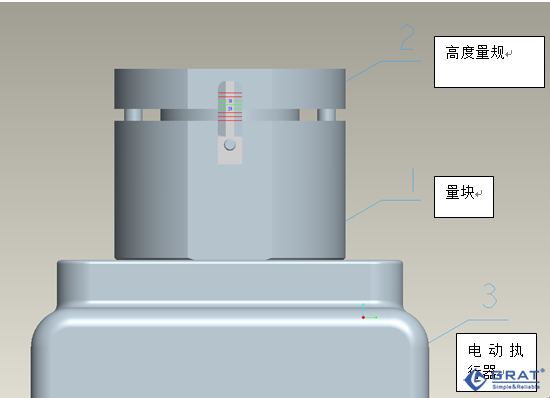

将量块放置于电动执行器被检测面上,然后将量规放置在量块的上端面,量块和量规之间通过销轴与销孔配合并导向,当高度量规的下表面和执行器上的八方轴套上表面贴合,此时读取高度量规的水平面在刻度条上相
对应的数字,从而检测出所需尺寸是否在公差范围内。
使用价值:
使用本装置进行精准定位,提高检验效率,节约时间成本。
