隔爆型电子式电动执行器

所属类别:电动执行器
产品名称:隔爆型电子式电动执行器
产品简介:
    角行程电子式电动执行器是以220V交流单相电源和380V三相交流电源两种做为驱动电源,接受来自调节器控制信号(DC4~20mA或DC1~5V),实现预定角位移(0°-90°)运动的新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

    1、执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA或(DC1~5V)信号和对应的电源即可工作。内设接线端子,接线极为简单方便。
    2、执行器的关键部件---控制器,采用最先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
    3、驱动量的反馈检测采用高性能导电塑料电位器,分辨率〈0.4%。
    4、具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
    5、用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态。)
    6、用状态选择开关可以设定(正、反动作。)
    7、用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V。)
    8、调整工作零点(始点)和转角(终点)简单易行。
    9、当突然断电时,能确保阀芯自锁。
    10、采用同步皮带转动,有效降低了噪音。
    11、延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。
 EA系列电子是一体化电动执行器输出力矩为50N.m——2500N.m,适配各种旋转类阀门(如:球阀,蝶阀)和风门挡板,液体耦合器等旋转类机械定位转动的开关及调节控制。


(表2)电动执行机构标准型号及规格:


381系列执行器型号规格
输出力矩(N.M)
动作时间(S/90°)
90°
381R SA-02
20
8.5
90°
381R SA-05
50
17
381R SB-10/381RXB-10
100
18
381R SB-20/381RXB-20
200
36
381R SC-30/381RXC-30
300
24
381R SC-50/381RXC-50
500
42
381R SC-60/381RXC-60
600
48
381R SD-100/381RXD-100
1000
30
381R SD-150/381RXD-150
1500
45
381R SD-200/381RXD-200
2000
60
381R SD-400/381RXD-400
4000
120
381R SD-600/381RXD-600
6000
80
381R SD-800/381RXD-800
8000
200



(表3)附加特殊功能可按客户要求装备

特殊功能选项 代号
▲力矩限制装置 ATS
▲支架,轴套 ZT
▲遥控装置 C
▲除湿加热器 H


★选型举例:
EA-100/PIU/30S/ATS   表示:输出力矩为100N·M,开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

EA-600/PCU/45S   表示:输出力矩为600N·M,调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。

    1、角行程电子式电动执行器型号规格标注及说明

角行程电子式电动执行器产品型号规格标注及说明

    2、381系列隔爆型角行程电子式电动执行器及结构图

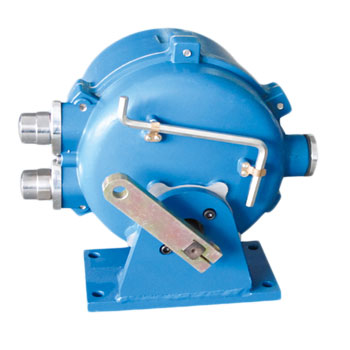

执行器外观
图1-1 执行器外观
381R XB型执行器结构图
图1-2 381R XB型执行器结构图
381R XB型执行器结构图
图1-3 381R XB型执行器结构图
控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看
