隔爆型开关式电动执行器

 所属类别:电动执行器
产品名称:隔爆型电子式电动执行器
产品简介:
    角行程开关电动执行器是在角行程电子式电动执行器的基础上派生出来的ON-OFF控制型电动执行器,该电动执行器是以AC110V 50/60HZ;AC220V 50/60H;AC240V 60HZ;AC280V 50HZ;DC24V、36V、48V等电源作为驱动电源,采用切换供给电机正、反转绕组驱动电源或换相的方式,来控制电动执行机构的运转。
    1、体积小,重量轻
    2、只需连接电源即可控制运转。
    3、正、反动作可随时切换
    4、可逆异步电机内部具有热保护开关,防止因过载、卡死等故障烧损电机。
    5、产品安装、调整、维护简单易行。
    6、运行过程中,一旦发生故障,切断电源即可实现阀芯自锁。
 EA系列电子是一体化电动执行器输出力矩为50N.m——2500N.m,适配各种旋转类阀门(如:球阀,蝶阀)和风门挡板,液体耦合器等旋转类机械定位转动的开关及调节控制。


(表2)电动执行机构标准型号及规格:

电源
AC220V 50HZ(AC380V三相)
输出反馈
DC4-20mA或触点反馈
驱动电机
可逆异步电机
控制限位开关
开侧、闭侧
控制信号
正、反切换接点信号
保护等级
IP65
开度检测
导电塑料电位器
安装形式
可任意安装






A型

电线引出口
2-G3/4(隔爆型)
B型
约150VA(额定负荷时)
隔爆型标志
Exd ⅡBT4 Exd ⅡCT4
C型
约220VA(额定负荷时)
允许环境温度

-10℃~40℃

D型
约450VA(额定负荷时)
允许振动
1.5G以下
相对湿度
95%以下
环境气体
无腐蚀气体




(表3)附加特殊功能可按客户要求装备

特殊功能选项 代号
▲力矩限制装置 ATS
▲支架,轴套 ZT
▲遥控装置 C
▲除湿加热器 H


★选型举例:
EA-100/PIU/30S/ATS   表示:输出力矩为100N·M,开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

EA-600/PCU/45S   表示:输出力矩为600N·M,调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。

    1、角行程电子式电动执行器型号规格标注及说明

角行程电子式电动执行器产品型号规格标注及说明

    2、381系列隔爆型角行程电子式电动执行器及结构图

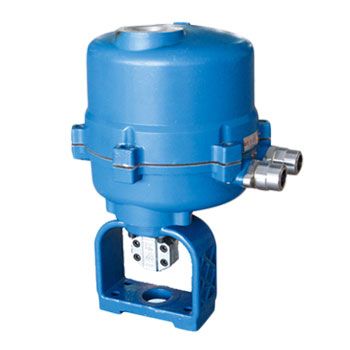

执行器外观
图1-1 执行器外观
341R XB型执行器结构图
图1-2 341R XB型执行器结构图
341R XC型执行器结构图
图1-3 341R XC型执行器结构图
控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看
