气动阀门防爆限位开关

所属类别:其他
产品名称:气动阀门防爆限位开关
产品简介:
    气动阀门防爆限位开关适配气动阀门(如:气动球阀气动蝶阀气动调节阀)。
格莱特阀门控制器型号编制及说明

1、阀门控制器类型


C R D
控制型模块
(输入输出均为模拟 量信号)
位置变送器
(输入开关量反馈模拟量)
数字信号
(485、486)

2、电压

代号 A D H 3A 3B
名称 交流 220V 直流 24V 380V ≥200NM ≤100NM

3、信号代码编制

代号 1 2 3 4 5 6
名称 4-20mA 0-10V 0-5V 1-5V 0-10mA 0-20mA



例:模块(阀门控制器),电压 AC220V,输入输出 4-20mA,配套 20 型执行器




 连接符为分隔,连接符前面的表示输入信号,连接符后面表示输出信号

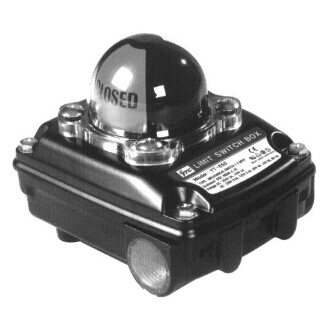

    1、YT-850限位开关

YT-850限位开关

项目形式

YT-850M

YT-850P

开关形式

机械式开关x2

感应式开关x2

开关等级

AC:250V 3A,125V 5A
DC:250V 0.2A125V 0.4A,
30V 4A

12-24VDC
(动作电压:10~30VDC)

防护等级

Weather proofIP67/NEMA4&4X

环境温度

-20℃~80℃

电源接口

NPT1/2(PT1/2PF1/2M20PG13.5)

接 线

8 POINTS

支 架

NAMUR VDI/VDE 3845ISO 5211

材 质

压铸铝

重 量

880g(1.94b)

    带有圆顶指示器。
    开关凸轮是用弹簧固定的,因此不用其他工具就可方便调整凸 轮的开关位置。
    接线盒内有8个标准接线端子。
    接线柱上具有电磁阀接线端子。
    具有2个1/2〃电源接口,可根据现场情况方便接线。
    可方便改变圆顶指示器透明窗口的方向。
    可与任何根据IS05211制作的气缸配套。

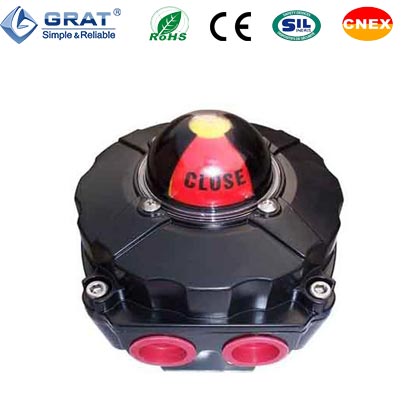

    2、YT-860限位开关(隔爆型)

YT-860限位开关(隔爆型)

项目形式

YT-860M

YT-860P

开关形式

机械式开关x2

感应式开关x2

开关等级

AC:250V 16A,125V 16A
DC:250V 0.2A125V 0.4A,30V 4A

12-24VDC

(动作电压:10-30V DC)

防护等级

Weather proofIP67/NEMA4&4X

防爆等级

EX DIIC T6

环境温度

-20℃~60℃

电源接口

NPT3/4(PT3/4PF3/4)

接 线

8 POINTS

支 架

NAMUR VDI/VDE 3845ISO 5211

材 质

压铸铝

重 量

1.5KG(3.3Ib)

    带有圆顶指示器。
    开关凸轮是用弹簧固定的,因此不用其他工具就可方便调整凸轮的开关位置。
    接线盒内有8个标准接线端子。
    接线柱上具有电磁阀接线端子。
    具有2个3/4〃电源接口,可根据现场方便接线。
    可方便改变圆顶指示器透明窗口的方向。
    可与任何根据ISO5211制作的气缸配套。
