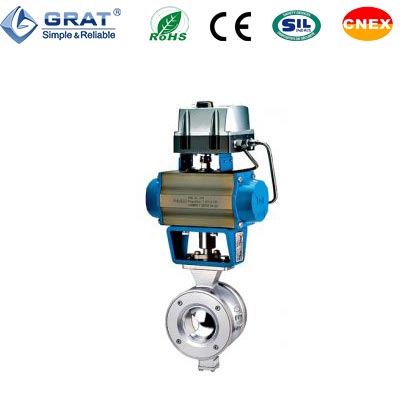

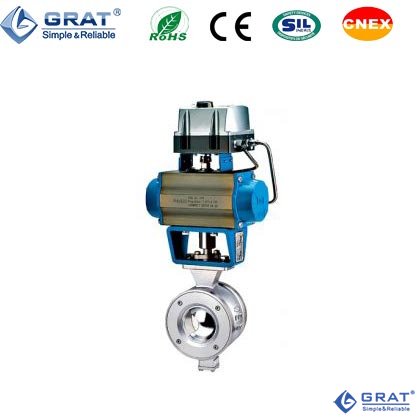

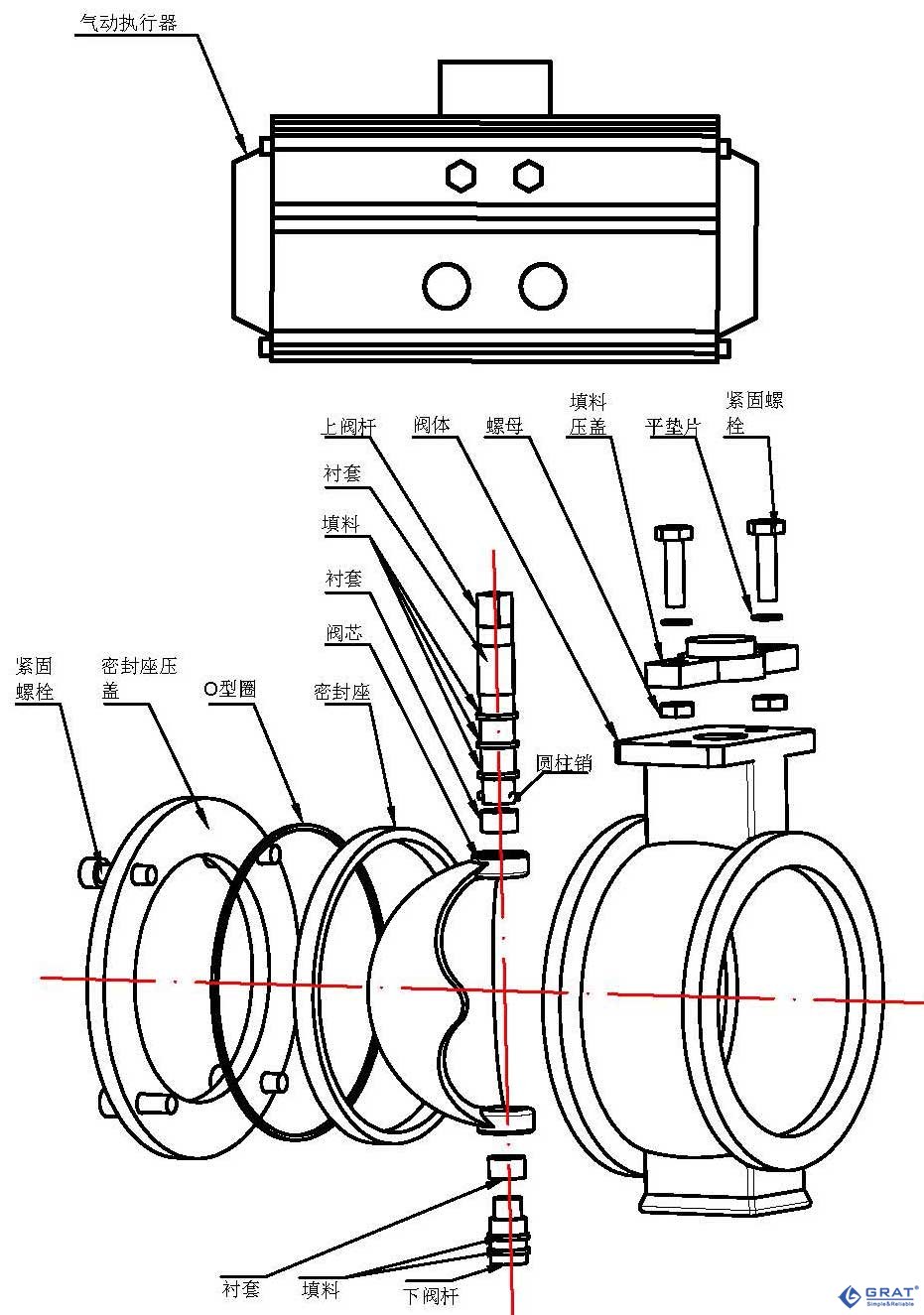

V型浆料调节球阀

 所属类别:气动调节阀
产品名称:V型浆料调节球阀
产品简介:

    V型浆料调节球阀特有的V型缺口球芯,当阀门关闭时,V型缺口与阀座产生楔形剪切作用,既具有自洁功能又可防止球芯与阀座之间因污物产生的卡死现象;不仅适宜控制一般的液体介质,特别适用于控制系统、污水、含纤维和微小固体颗粒的介质。

   V型浆料调节球阀配用气动、电动执行机构,共同组成自控气动调节阀或电动调节阀;轻松满足各种自控要求,广泛应用于电力、石油、冶金、造纸等工业自控系统中的流量、温度、压力调节和切断。


    ★最具保护性的内件—阀体、旋转轴和轴承受到硬化抗磨损内件材料的完整保护。
    ★管道和法兰受到保护—被控流体的流束收到一个特殊形状的密封坏的导向,以最大限度地减少湍流和对管壁的冲刷。阀门与进口和出口的管道内径完全相同,以防止由于阶梯产生的湍流引起法兰表面的冲刷、意想不到的泄漏、以及高成本的重复工作。另外,阀门进口和出口法兰的表面受到硬化内件的保护。
    ★更长的使用寿命—在反向流动情况下使用的VBall型球阀,使得缩径断面的高速流束位于阀门出口处的密封环内。与其它形式的阀门相比,它的出口流体与密封环墙体特别平行,因此产生最小的流体冲刷。如果再选择多种硬化抗磨损材料,就可以获得更长的使用寿命。
    ★容易更换的内件零件使得阀门可以在预先确定的维修期间进行维护,且阀体可以在重复的正常运行周期里再次使用。
    ★安装容易—阀体上的法兰内径与管道内径相同,是的阀体很容易与管道法兰对准中轴线。这是避免法兰表面冲刷的根本要求。
    ★优良的流体控制—V型切口球的精确的流体动力轮廓提供一个近似等百分比的流体特征。与具有最小运动损失的执行机构/控制器相配合,可以确保超乎寻常的过程控制。
    ★维护快速而简单—所有的内件零件在固定时没有使用暴露给过程流体的垫圈和螺纹。
    ★结构的集成性—发体及其法兰由一个铸件制造而成,没有使用焊接,没有使用O形圈。使用带法兰的发体不需要使用超长的螺栓。
    结构大类:V型球阀
    阀芯型式:V型部分球
    流量特性:近似等百分比
    公称压力:1.6、2.5、4.0 6.4Mpa  ANSI150  、300
    阀门口径:DN20—400(1"—16")
    适用温度:-20—+200℃ -20—+320℃
    泄漏标准:V、VI级
    连接方式:法兰式、对夹式


耗气量

开向体积和关向体积


型号 开关体积(升) 关向体积(升)
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:


开关型接线图

(电磁阀接线图)





调节型接线图

(定位器信号线)
