紧凑空间和宽松接线的兼容之道

    近日,据媒体报道,此前印度空军一架先进的幻影2000战机离奇坠毁,两名飞行员丧命,最近印度公布了调查结果,事故原因让所有人无语,原来是起飞检查时地勤忘了装3颗螺丝钉,导致印度这架上亿美元战机四分五裂,对此,有专家表示:印度地勤一直以来都很不靠谱,但3颗螺丝钉忘记安装导致战机坠毁还是非常超乎意料。






幻影2000是法国一款先进的战斗机,印度从法国购买后自主进行改装升级,而且印度空军驾驶这些战斗机的都是国家培育的优秀飞行员,从理论上分析,不会出现较大的事故,但是在幻影2000战斗机的使用中还是出现了很多的事故,有不少印度飞行员怀疑本国的维修与升级方面存在严重的问题。



所以说印度在此事件是要承担主要责任的,反观印度空军近几年屡屡发生战斗机坠机事件,印度飞行员对此也难免有点底气不足,从三个小小的螺丝钉,导致机毁人亡,酿成重大事故。



而对于电动执行器来说也有类似的情况。

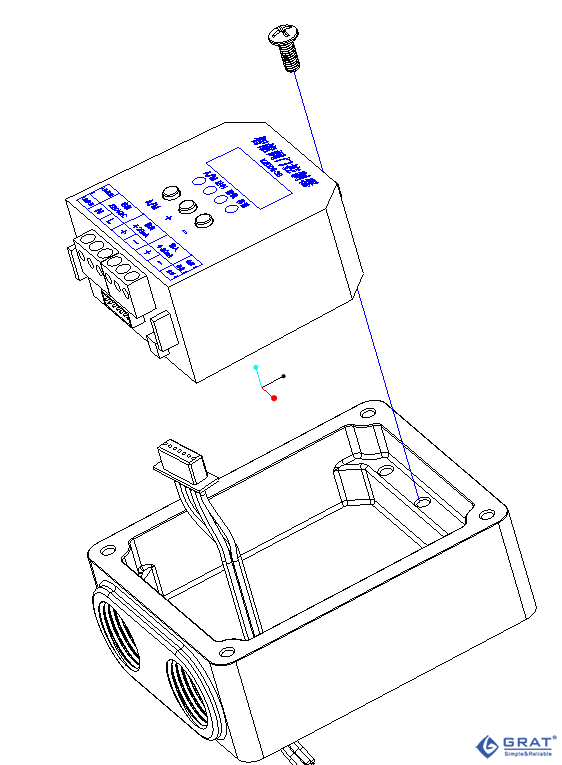

这里就不得不提传统的阀门控制器模块连接固定方式。模块仅用一枚螺钉紧固,只限制了模块沿螺钉轴向的移动自由度,没限制模块沿螺钉轴转动自由度。




装配完后模块系侧立而非装配时的平躺,此时的模块近似于悬臂梁,加之在运输,安装及控制阀工作过程中,有些环节有微弱震动,螺钉会有轻微松动现象,久而久之模块会松动,一旦有非正常强度冲击,模块的螺钉孔处会断裂,极易造成线路问题,造成执行器失控。

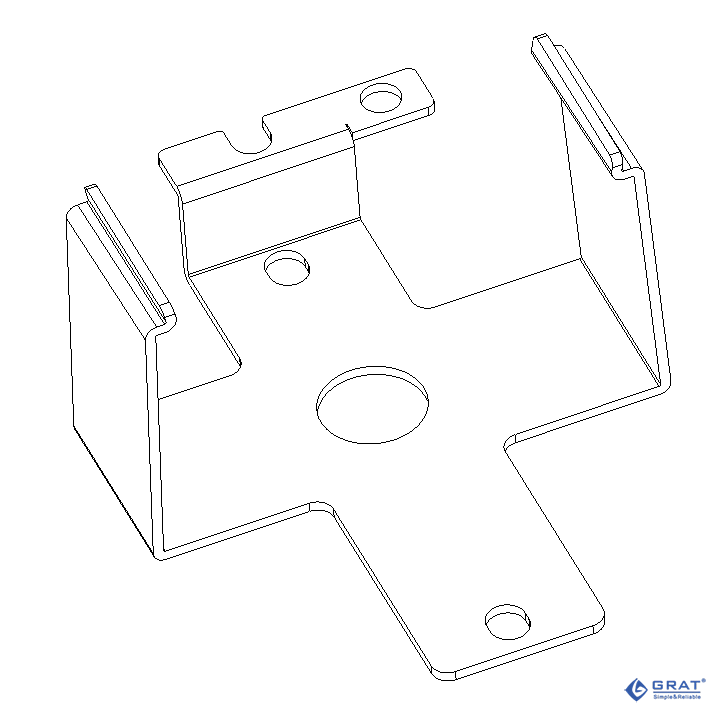

    基于此,格莱特控制阀有针对性地进行改进从而设计一款钣金卡扣件,让您在狭小空间接线还能收放自如,解除您接线烦恼,详见下图:

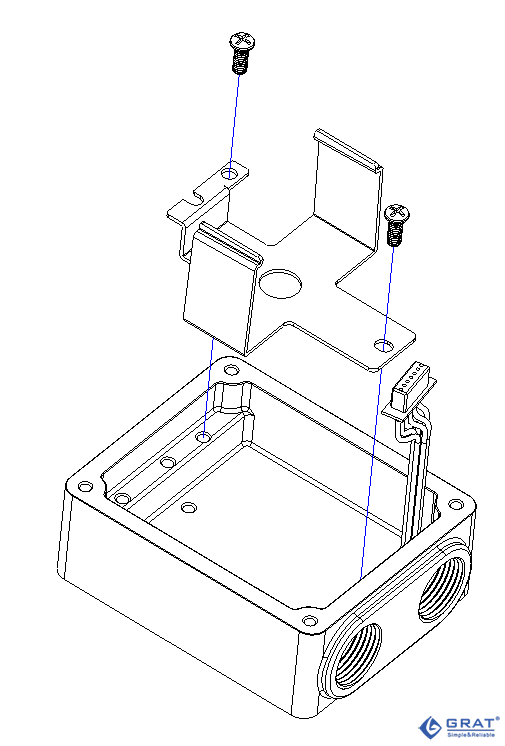

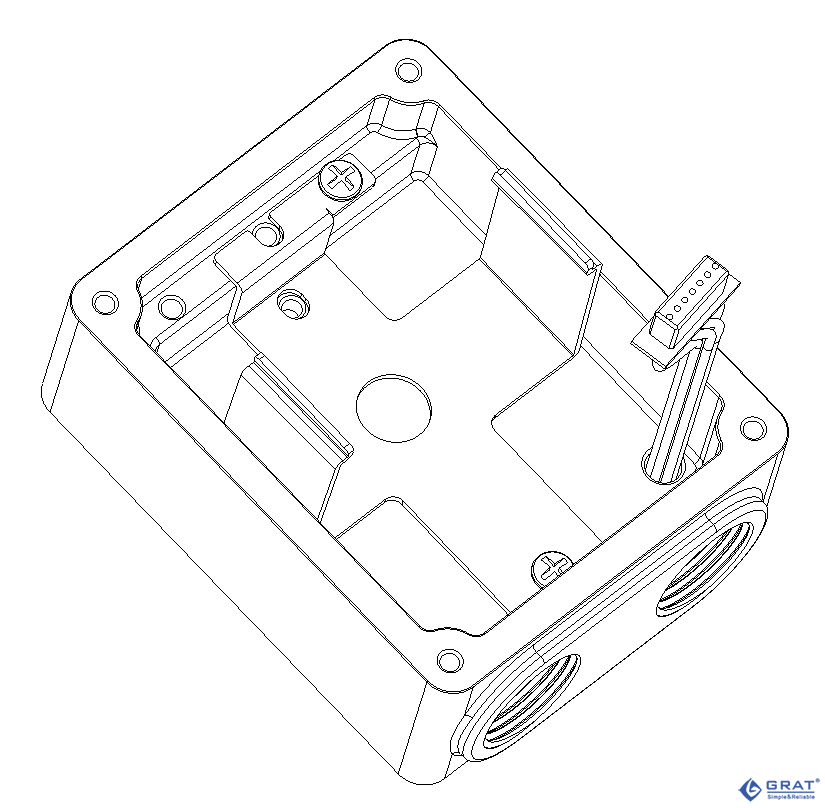

    将钣金卡扣件按正确方向放置于阀体型腔里,然后用十字螺丝刀(或电动起子)锁紧钣金卡扣件

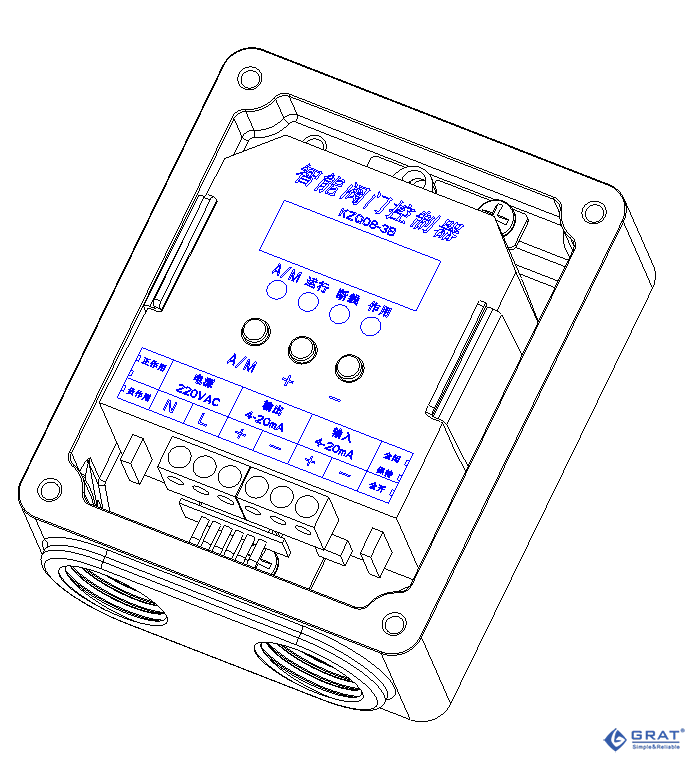

   将元器件集成的排线插头找对方向后插入模块对应的接线口,然后将钣金卡扣件的最上端开口用力撑开(口子那里卷边避免伤手),此时将模块放入钣金卡扣件两侧板内,然后松开,利用薄壁钣金件回弹这一特有属性从而将模块夹紧(前后左右上下方向)。


    这一结构具有装配过程中简单,检修过程中拆线,接线方便,锁紧后牢固耐用的优点。


    就像为阀门控制器加上安全带一般,不仅固定了阀门控制器,还保证了阀体内空间的充分利用,在任何时间都能有效保护阀门控制器模块。
