球阀的结构特点与使用特点

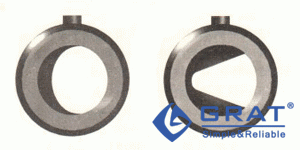

球阀是一种成熟的老产品,有“O”形球阀“V”形球阀之分,见图1-1。它利用球芯转动与阀座相割打开的面积来调节流量,其使用特点如下:


(a)"O"型球阀      (b)"V"型球阀

    (1)最大特点是流路最简单、损失最小,“自洁”性能最好。
    (2)“O”形球阀无阻调节.Kv值最大,通常用于不干净介质的两位切断。
    (3)“V”形球阀提供近似对数流量特性的调节特性,“V”形球阀与阀座相对转动时产生剪切作用,尤其适用于高粘度、悬浮液、纸浆等不干净、含纤维介质的调节、切断。
    (4)阀芯的受力是在Δp作用下,将阀芯球推向一侧阀座上,对阀座产生的压紧力增加了阀芯转动时的摩擦力,因此Δp主要产生的是一种摩擦力,执行机构克服这一摩擦力容易得多,即球阀切断压差
较大。
    (5)水处理专用球阀可适用于强腐蚀介质场合。
    (6)球阀与隔膜周应用场合相似,建议多用球阀少用隔膜阀(隔膜太容易坏)。
    (7)太笨重、可靠性差。
    2)使用须知
    该阀比直通阀有更多的优点,但可靠性差、太笨重、价格贵又限制了它的使用;通常该阀座为软的四氟材料,目的是为了更好的切断,但耐温和耐磨不行,为此,宜选用 宜选用"硬对硬"密封。推荐代替它的产品仍然是全功能超轻型阀(具有蝶阀、V型球阀、偏心阀的共同特点)。
