电动执行器的操作原理

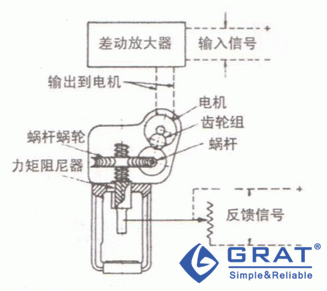

    近年发展起来用作比例调节的其他执行机构形式还有电动执行器。电动液压式执行机构的主要缺点之一,即恒速转动的电机和泵,而在电动执行器中不是这样。电动阀门执行机构的组成有;由电机传动的齿轮组和丝杠,用以驱动阀杆。还有电子式定位器和一个电子反馈装置。一个典型的例子如图1-1中所示。输入信号的变化,其量值相当于在阀内的阀杆所要求的位置,此信号输进定位器中(通常是一个差动放大器),产生一个电压来推动电连接的齿轮组和丝杠。阀杆与连在其上的输出机构的合成运动传到电位器或线性差动变压器,产生一个电压,使行程增加,并反馈到定位器。当输入信号电压和反馈电压相等时,输出到机的电压趋近干零,电机停转,阀杆停留在要求的位置上。相反,当电压不等时,则电机向着使电压相等的方向旋转。

电动执行机构

    电动执行器明显地和电动一液压式执行机构在现场使用时具有同样的优点。能够在长距离中使用,无明显的信号传输迟后。还能避免气动系统在极冷的环境条件下结霜的问题。但电动执行机构通常仍然是比较昂贵的,虽然它比电动一液压单元更为有效。
