高性能伺服电动执行器的操作原理

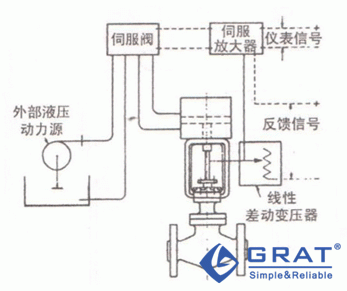

    图1-1表示这种高性能伺服执行机构的操作原理。电动执行器阀杆的动作通过电位器或线性差动变压器在伺服放大器内和仪表信号相比较。然后有个信号送到高性能伺服阀内,此阀把高压油压进高压油缸执行机构的一侧。或者从其中放出高压油,电动执行器则直接固定在阀杆上。多余的液压油则返回集油器。

高性能伺服执行机构

    通常,这些高性能伺服操作器使用的液压操作压力范围为lOO0-3000磅/英寸2(61-200bar)表压。在这样的压力和流量下能得到极高的阀杆速度,对变化的仪表信号条件能够获得极快的响应,而且能够适应极高的静压或主阀内极高的压力降。
    主要的缺点是它们也需要十分强有力的外部液压源。当然,这个液压源能够用来供给很多阀门,但是由于操作费用和安装费用很高,限制了它们的应用,主要用于航空和宇航领域。
