电动执行器调试示意图






1、电动执行器极限位置开关的调整。(S型电路)
    ●下开关为闭位置开关、上开关为开位置开关;
    ●将阀门手动至全闭位置;
    ●松开行程挡块固定螺钉,转动下开关对应挡块,使行程开关切断,然后紧定挡块螺钉;
    ●反方向调整方法同上。

    2、电动执行器带中间位置开关的调整。(MS型电路)

    A、闭位置行程开关   B、开位置行程开关   C、D、中间位置开关
    ●用手柄驱动阀门至全闭位置
    ●松开行程挡块固定螺钉,转动下面挡块,使A行程开关切断,然后固定螺钉
    ●反之,调整闭位置开关
    ●再用手柄驱动阀门到所需位置,转动C、D开关的挡块,直到行程开关动作为止,然后坚固挡块。

    3、电动执行器电位器的调整(PIU/PCU/CPT/SP型电路)。

    ●电位器的电阻值为:500Ω或1KΩ
    用手柄转动阀门到全闭位置。
    松开开度齿轮坚固螺钉,用万用表测量接线端子18-19接线柱之间的电阻值,使18-19之间的电阻值到45Ω以下,拧紧紧固螺钉。
配线请按PIU型电路接线。

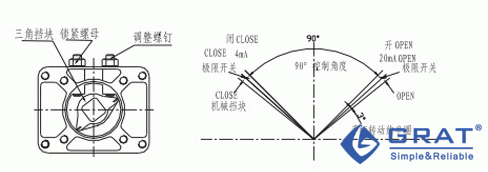

    4、电动执行器机械挡块的调整。

    开关型(S/MS型电路)
    ①手柄转动至全开位置如下图
    ②松开锁紧螺母,使调整螺钉与挡块相接触,然后,往回转动半圈,锁紧螺母。
    ③反方面调整方法同上。
    ●调节型(PCU型电路)
    ①机械挡块调整如下图从全开信号位置起,手柄转动半圈全开极限开关动作再转动半圈,松开锁紧螺母,拧紧调整螺钉,使之与挡块相碰,紧固锁紧螺母。
    ②反方向全闭位置的调整同上。

    5、电动执行器手动操作

    ●进行手动操作,必须先把电源切断,再摘下驱动盖的橡胶帽。将附带的手柄插入六角孔内,顺时针方向转动开度减小、逆时针开度增大。
    ●标度板到全开,全闭位置时极限开关产生动作,再转动半圈会碰到机械挡块上,过分转动会导致其他部位的损坏,因此要避免用力过大。

    6、电动执行器电机操作

    ●电动操作前先用手动操作的方法检查标度板和闭门的位置(全开,全闭)是否一致。
    ●检查接线是否正确,同时必须选用外部切换开关,确定开闭动作。
    ●确认以上状态后,开始电动操作。
