计算电动蝶阀的执行机构所需力矩的方法

    (计算电动蝶阀电动执行器所需力矩的方法采用美国自来水厂协会的方法)

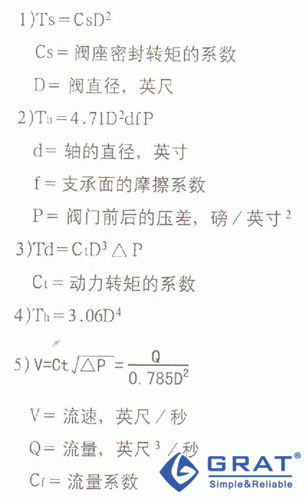

    使用下面列出的公式(1)~(4)来计算上节中所列出的四种力矩。当计算开启转矩时,采用Td的正值,负值用于关闭转矩、Ct和Cs随着阀盘的角度、阀盘的形状和轴的安装方法而变化。对于这些可以咨询制造厂。使用公式(5)来计算流速。然后使用二个公式(6-a)和(6-b)。所需的电动执行器力矩T。将是二个方程式中计算出的答数中选其较大的一个数值。

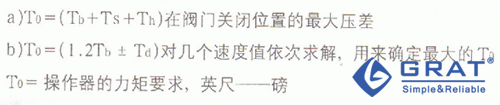

    6)由两个公式中的较大值来确定阀门操作器的转矩
