套筒导向、套筒导向平衡式和套简式阀内件结构特点的小结

    下述是所用的三种套筒型式(套筒导向和套筒导向平衡式如前面所述,加上用于磨蚀性场合的套简式阀内件)特点的小结:
    1)套筒导向阀内件以赋予流量特性和未赋予特性(非节流式)的流通口为特色在全行程中的阀芯整体导向;非压力平衡式。
    2)套筒导向平衡式阀内件的特点:赋予流量特性的流通口;在全行程中的阀芯整体导向;阀芯上下的压力平衡。
    3)用于磨蚀性场合的套筒式阀内件的特点套筒不导向阀芯,而是让阀芯和套筒壁之间有一个环状的流通面积。阀芯是赋予流量特性的。阀芯导向和阀芯圆柱体密封从套筒延伸到上阀盖。用于磨蚀性场合的套筒式阀内件可以是非平衡式,也可以是平衡式阀芯。
结构
材料
温度范围
最小泄漏量
金属对开环松套连接
1)弹簧垫圈或
2)外层松套连接浮动环带内弹簧垫圈
耐蚀镍合金
到1050°F
额定Cv的0.25%
△p=阀体压力等级
金属"K"形密封环
17-4PH镀银
因康镍镀银
700°F
700°F以上,也可用于深冷
额定Cv的0.01%到
滴漏密封
△p达6000磅/英寸2
(414bar)
聚四氟乙烯滑块密封由内环赋能

填充的聚四氟乙烯外部密增能环
1)(任何弹性材料)
对于赋能密封受选用
的弹性材料的限制
额定Cv的0.01%
6000磅/英寸2
(414bar)△p

2)17-4PH对开弹簧垫圈
(未示出)
-40°(n)到+450°(b)
a)17-4PH极限
b)聚四氟乙烯极限
聚四氟乙烯带卡紧弹簧仅
在一个方向密封
聚四氟乙烯弹簧
300系列不锈钢
320°~400°F
滴漏严密级
3000磅/英寸2
(207bar)△p
O形环
聚四氟乙烯备用的附加密封
丁腈橡胶
70硬度计或其他
的弹性材料
+10°F到270°F
气泡严密级3000磅
/英寸2
(207bar)△p
切槽的O形环
仅在一个方向密封
聚四氟乙烯
-100°~450°
但温差限定在100°F以内,以便保持在开车时严密
滴漏严密级
10000磅/英寸2
(690bar)△p

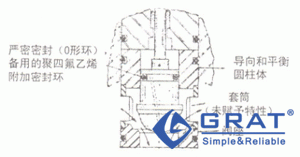

    注:流体自下而上流动的紧配合套筒引起流体喷射,在高磨损性场合的使用,阀门的行程很低时将会使阀壁很快地磨穿。在自上而下流动的方向,阀芯将顺着套筒流通口的位置被严重地冲刷出“V形槽。在低行程时,流量集中地从阀座接合面的很小的截面中通过。必须给流体流动让出地方,引导流向拐弯,以消除自上而下流动或自下而上流动的直接冲击。在磨蚀性场合使用的套筒式阀内件结构是由阀芯的柱塞部分和套筒之间的环形截面来完成的,如图1-1所示。

在磨蚀性场合使用的套筒式阀内件(赋予流量特性的标准阀芯)
图1-1 在磨蚀性场合使用的套筒式阀内件
(赋予流量特性的标准阀芯)
