常规流量的阀芯形状

柱塞形

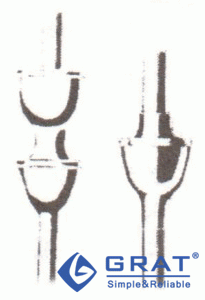

(a)柱塞形
左:双座 右:单座
单座,等于和大于1英寸。双座,等
于和大于1英寸。特性:线性、抛物
线,等百分比。顶部导向、顶部和底
部导向、套筒导向。在夹带固定体颗
粒的场合使用比V形口阀芯好。供高
压的剧烈负荷变化的场合使用。

实心V形窗口
(b)实心V形窗口
左:双座 右:单座
尺寸等于和大于1英寸。特性:等百分比。顶部
和底导向。可调范围50:1。流向自下而上的
稳定性比柱塞式阀芯好,不同流向之间的CV值
的羞异小。最好不要用于夹带固体颗粒的场合。
供高压的适度负荷变化的场合使用及剧烈的负
荷变化达到100磅/英寸2(7bar)左右压差。

V形窗口
(c)V形窗口
左:双座 右:单座
尺寸等于和大于1英寸。特性:改良的抛物线和等百
分比。阀口导向。圆筒形侧缘是空心的。中等的压降 达100磅/英寸2(7bar)。也可用于三通阀。在阀芯
阀座接合面上可以采用O形环密封。最好不要用于夹
带固体颗粒的场合。在大流量下可能产生高的阀杆转
矩。

平阀座-快开式
(d)平阀座-快开式
左:阀口导向 中:双座,顶部和底部导向
右:单座,顶部和底部导向
可作成所有的尺寸。行程短。特性:快开。在阀芯上可采
用软密封。可用于100〞以下的压差范围。附加一个很短的
突出部分以防止在较高的压差下应用时产生猛烈的撞击。

混合型
(e)平阀座-快开式
上部和下部的形状是不同的,
用以减少流体的动态不平衡力。

锥形阀座环和税边的阀芯
(f)锥形阀座环和税边的阀芯
尺寸到1.5英寸。阀芯在锥形阀座环中
的作用像锐孔板,它赋予流量特性。

带多重孔的滑动闸板
(g)带多重孔的滑动闸板
带多重孔的滑动闸板(参阅非直通
阀的阀内件部分)。
