电动调节阀上阀盖的介绍

  电动调节阀上阀盖就是顶盖,它是阀体组合件上面的可拆部分,它常用高强度螺栓和阀体相连接。它是承受压力的零件,因此和阀门壳体的设计条件是一样的。 电动调节阀上阀盖通常包括相应的执行机构、填料或其它类似的阀杆密封及上阀杆导向的固定装置。要卸下阀内件,常常要先卸下上阀盖;但有的阀门结构,如偏心旋转阀和滑动闸板阀,其上阀盖是和阀体铸造在一起的。在这种情况下,通过进口或出口法兰的端面或通过另一个分离阀体的端面可以取出阀内件。
    普通上阀盖的接合面都有加工的凹座,用以导向和放平垫片,如图45所示。接合面常常用双头螺栓连接但对高压阀通常用贯穿螺栓。螺栓尺寸和法兰厚度都应当按美国机械工程师协会的规范(ASME Code)要求来进行计算。

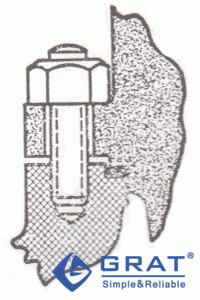

螺栓连接的上阀盖
图45 螺栓连接的上阀盖

    一些低压阀,特别是口径小于2英寸时,上阀盖用螺纹来连接,它比法兰连接更为经济;但连续使用之后要拆开较为困难,特别是在有腐蚀性流体的时候。阀杆、阀芯和阀座之间的对中也不太精确。
    最后,还有一种压力密封式的上阀盖连接,它使用一个压力赋能的金属密封环和固定式螺纹连接,如图46所示。这类密封通常用于高温高压阀,其主要优点是没有大的上阀盖法兰,在频繁的热冲击和温度周期变化时能承受高的内应力。



    当使用阀芯导向衬套时,它常常用硬材料制成,如经过热处理的ANSI440 -C型不锈钢或者17 - 4PH不锈钢;但特殊的导向衬套材料,如填充玻璃纤维的聚四氟乙烯,也可以用于腐蚀性或深冷的场合。这些导向衬套或者压入或者用合适的固定环永久地固定住。
     电动调节阀上阀盖的上部装有阀门填料或阀杆密封垫。当流体温度高达450°F时,填料部分比较靠近上阀盖法兰的连接面。当用于从深冷温度到450°F时,圆筒形的长颈把填料部分和法兰隔开。装在长颈上阀盖的填料远离阀门的冷区,以防止填料的冻结,如图47所表示。

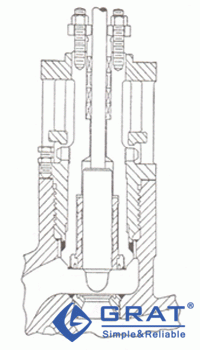

压力密封式上阀盖
图46 压力密封式上阀盖

    对于高温流体(高于450°F),在上阀盖的伸长部分常铸出水平的或垂直的冷却散热片,以保证充分散热。图48所示的有代表性的结构被称为“带散热片上的上阀盖”

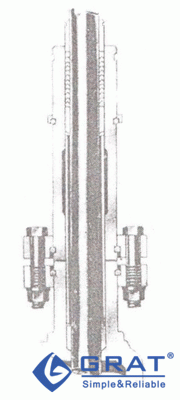

长劲型上阀盖
图47 长劲型上阀盖

    最新的设计省略了这些散热片,因为已经证明没有必要。换句话说,一个好的设计,用简单的长颈型上阀盖,考虑了一定的截面,就可以有足够的散热面积,就能传出热量并使填料保持在允许的温度极限之内。没有必要在这类上阀盖上覆盖隔热材料。
    当用于放射性流体、高毒性流体或稀贵的介质时,习惯用波纹管来密封。波纹管密封常常用一种液压成形金属波纹管或者一种焊接的片状波纹管,它围住了阀杆,对移动阀杆形成完全封闭的金属密封。波纹管密封可以是内压式结构,也可以是外压式结构。在图49所示的内压式结构中,只有波纹管的内表面受到流体压力的作用,在有腐蚀性流体的情况下,这就节约了成本,因为外面的长颈型上阀盖可以用碳钢来制造。另一方面,外压式波纹管能承受较高的压力等级。一个结构良好的波纹管密封都应该有防转装置以防止装拆时损坏波纹管。

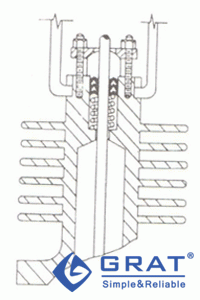

带散热片的上阀盖
图48 带散热片的上阀盖

    波纹管密封的主要缺点之一是压力等级比较低。阀门尺寸增加压力等级就降低。温度在600°F时,标准的压力等级是150磅/英寸2。采用特殊波纹管或增加壁厚可以得到大约500磅/英寸2的较高值。但遗憾的是,这样做要牺牲一些可获得的使用寿命。提高压力等级的另一个方法是在波纹管的外部装入具有一定压力的惰性气体,但在大多数情况下,这个方法太昂贵,而且在实际使用中不方便。
    波纹管和阀杆或下法兰之间的连接情况通常由质谱仪来测试,从大气压到高真空之间,它能够测出小于l×106毫升/秒的氦气的泄漏量。
    双填料密封是代替波纹管密封的更经济的方法,下面将加以说明。

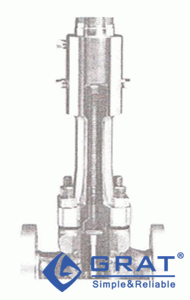

内压式波纹管密封
图49 内压式波纹管密封
