直行程阀杆(套筒阀)

  套筒阀
    通常所说的“顶进”式阀门或套筒阀,具有阀内件容易拆卸的优点。图9表示一个典型的不平衡式单座阀内件套筒阀。这种类型的阀门常常有流线型的阀体通道,以增加流通能力。阀内零件常常称为“可快速更换的阀内件”在拆去上阀盖之后就可以取出内件,因为内部没有螺纹。各种套筒阀的结构特点是:把含有石棉或聚四氟乙烯填料的挠性金属垫片放在阀座环和阀体之间。这种垫片也被套筒压住并做为上阀盖和阀座环之间的衬垫。
    套筒和阀座环有时设计成一体。阀芯则采取平盘式,流量特性取决于窗孔的形状,窗孔通常在套筒四周铸成。

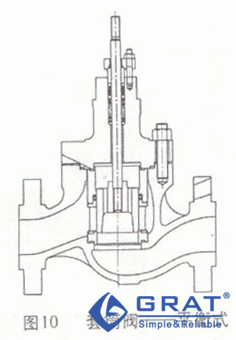

    阀芯也可以制成有内孔道的空心柱塞,使流体压力能穿过阀芯,在靠近活塞顶端的槽中装有~个滑动密封垫,在阀芯上部封住阀的出口。图10表示的这种平衡结构有助于抵消作用在阀芯上的流体静压力,导致所需的执行机构推力大为减小。但是,和双座阀一样,阀座的泄漏量有明显的增加。
    前面说过,套筒阀的最大优点便于维修。如果需要,可以更换阀内件,不必从管道上拆下阀体。
    图I1说明了不平衡式套筒阀的改进变化,这里,阀座环内表面有一定的形状,配以盘式阀芯就形成一种等百分比的流量特性,并可以倒转180°,把“故障时打开”变为“故障时关闭”的作用方向。这种阀仅仅是阀杆导向,用于浆液时这是一个优点。
