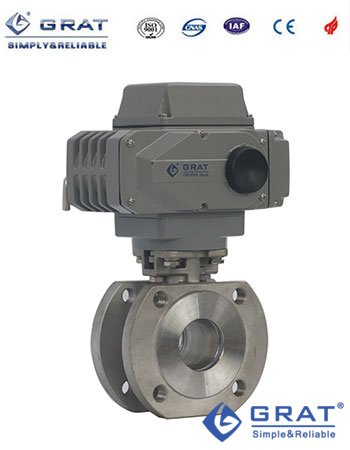

快速开关电动球阀的选型



  故障情况下,为保证系统安全,经常需要快速开关电动球阀在0.2~1秒内紧急打开或关闭,具备这种功能的调节阀称为快速动作阀。目前电动执行机构还无法满足这一要求,只能采用气动阀加紧急动作装置的方式实现,至于阀体部分采用形式应根据实际工况条件加以考虑,可在十大类调节阀中选择,如快速动作蝶阀,快速动作多功能调节阀,电动快开球阀,电动快开蝶阀等。
    一、工作原理在快速开关电动球阀接到紧急动作信号后,电磁阀由通气状态切换至排气状态,打破快动阀的压力平衡,快动阀由通气状态切换为排气状态,由于空气经快动阀排入大气(排气速度可由限流阀控制,最快0.1秒,至慢可调)执行机构内压缩的弹簧快速复位,将阀打开或关闭。
    二、选型和应用注意事项
    (1)阀行程不宜过大,以提高动作速度。
    (2)动作速度不宜过快,太快会产生冲击破坏。因此,应尽可能降低速度,能用0.5秒就不用0.2秒;能用1秒就不用0.5秒。
    (3)紧急切断快速开关电动球阀动作速度更不宜太快。
    (4)因动作频率较低,为提高安全性与可靠性,应选用可靠性高的电磁阀等附件。
    (5)电动快速切断阀一般只用3~5秒走完全行程(90%)。
