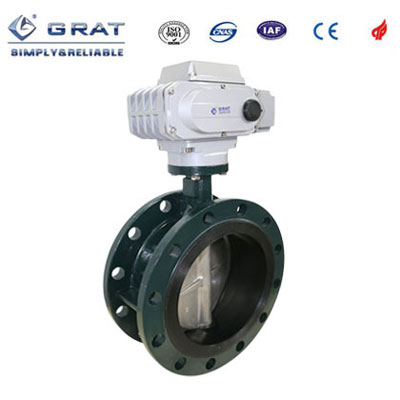

法兰式电动蝶阀工作原理及结构说明




    法兰式电动蝶阀结构:垂直板式结构,阀杆为整体式

    金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构,安装在阀体上,蝶板密封面堆焊不锈钢。

    软密封阀门的密封圈为丁腈橡胶材质,是安装在蝶板上的。阀体阀座堆焊不锈钢。

    法兰式电动蝶阀工作原理
    金属密封电动蝶阀的设计是采用三偏心结构原理,利用了固有的凸轮效应,完全消除了90度行程中阀座与密封圈之间的全部磨擦。

    而橡胶软密封蝶阀的设计采用了单偏心结构,与中线软密封不同,蝶板转动大约在20度之后,阀座与密封圈之间迅速脱离,从而减少磨擦。
