什么是电动球阀及电动球阀工作原理



    电动球阀动作力距比气动球阀大,气动球阀开关动作速度可以调整,结构简单,易维护,动作过程中因气体本身的缓冲特性,不易因卡住而损坏,但必须有气源,且其控制系统也比电动球阀复杂。 本类阀门在管道中一般应当水平安装。气动球阀响应灵敏,安全可靠,很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。电动球阀的就是要电,并能控制其流量的装置。
    什么是电动球阀

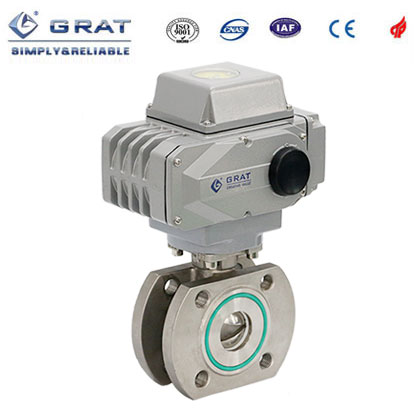

    电动球阀简单地说就是用电动执行器控制球阀,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为球阀。
    电动阀分两种,一种为角行程电动阀:由角行程的电动执行器配合角行程的阀使用,实现阀门90度以内旋控制管道流体通断;另一种为直行程电动阀:由直行程的电动执行器配合直行程的阀使用,实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用。
    电动球阀操作原理
    电动球阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动球阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。
    电动阀门的具体分析
    中国电动阀门产品市场随着科学技术的不断发展,也在向高技术含量、高参数、耐强腐蚀、高寿命方向发展。根据对国内外电动阀门技术的分析和国内外电动阀门市场需求的分析,研究出近几年来各行业用工业电动阀门及电动阀门行业高新技术发展趋势及投资方向,如下:
    1.石油、天然气井口装置用阀
    石油、天然气井口装置用阀主要为符合美国API6A标准的单闸板或双闸板、有导流孔或无导流孔的锻钢平行式闸阀、泥浆阀、角式节流阀、油田专用平行式调节阀、油田专用直通式止回阀、注水\\聚合物专用平行式闸阀、卡箍式平行闸阀、先导式安全阀和止回阀。
    石油、天然气井口装置用电动阀门的公称压力级为API2000psi、3000psi、5000psi、10000psi、15000psi、20000psi;公称通径为DN46~228mm(113/16in~9in);温度等级为K(-60~182℃)、L(-42~182℃)、P(-29~182℃)、R(室温)、S(-18~166℃)、T(-18~182℃)、U(-18~121℃)、V(2~121℃);材料要求为AA、BB、CC、DD、EE、FF、HH;材料性能要求按36K、45K、60K、75K;产品技术要求按PSL1(产品规范等级1)、PSL2(产品规范等级2)、PSL3(产品规范等级3)、PSL4(产品规范等级4)。
    2.石油、天然气长输管线用阀
    石油、天然气长输管线用阀主要为符合美国API6D标准的单闸板或双闸板、有导流孔或无导流孔的平板闸阀;锻钢或铸钢三体式、上装式或全焊接式固定球球阀;油密封或压力平衡式旋塞阀;旋启式或蝶式止回阀、通球止回阀;清管阀等。
    这些电动阀门的公称压力级为CL150(PN2.0MPa)、CL300(PN5.0MPa)、CL400(PN6.4MPa)、CL600(PN10.0MPa)、CL900(PN15.0MPa)、CL1500(PN25.0MPa)、CL2500(PN42.0MPa);公称通径为DN50~1500mm(2in~60in);耐火试验技术要求按ISO10497;电动阀门的压力试验按ISO5208。
    3.核电用阀
    核电用电动阀门比常规的大型火力发电站用电动阀门其技术特点和要求要高。阀类一般有闸阀、截止阀、止回阀、蝶阀、安全阀、主蒸汽隔离阀、球阀、隔膜阀、减压阀和控制阀等;具有代表性电动阀门的最高技术参数为:最大口径DN1200mm(核3级的蝶阀)、DN800mm(核2级的主蒸汽隔离阀)、DN350mm(核1级的主回路闸阀);最高压力:约1500磅级;最高温度:约350℃;介质:冷却剂(硼化水)等
