阀调节阀芯和流量系数之间的关系

    调节阀的流量特性是指流体流过阀门的相对流量和阀门的相对开度之间的关系。
    调节阀的流量特性包括理想流量特性和工作流量特性,在调节阀进出口压差固定不变时得到的流量特性称为理想流量特性。理想流量特性有直线、等百分比、快开3种特性(如图1-1)。

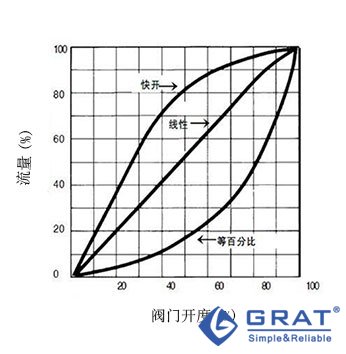

调节阀流量特性示意图
图1-1 调节阀流量特性示意图

    (1)等百分比特性
    等百分比特性也称为对数特性,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,则流量变化大,也就是在不同开度上,具有相同的调节精度。在全行程范围内工作都较平稳,尤其在大开度时,放大倍数也大。工作更为灵敏有效,应用广泛,适应性强。
    等百分比特性在直线特性下方,在同一行程时,直线流量特性阀比等百分比流量特性的调节阀通过的流量大。
    (2)直线特性
    是指调节阀的相对流量和相对开度的比值为常数。调节阀在同样开度变化值下,流量小时流量的变化值相对较大,调节作用较强,容易产生超调和引起振荡;流量大时,流量的变化值相对较小,调节作用不够灵敏。
    (3)快开特性
    是指调节阀在开度很小时流量就已经较大,随着开度增加,流量很快达到最大值。故称为快开特性。适用于迅速开关的切断阀。
    从调节阀的流量特性可以看出,调节阀的流量特性它取决于阀芯的。V型口阀芯(如图1-2、1-3、1-4、1-5)都是等百分比流量特性。只是阀芯的开槽口不一样,曲线有高低。矩形口阀芯(如图1-6)直线性流量特性,O型阀芯快开流量特性。调节阀流量特性对选用调节阀有非常重要的意义,直接影响到自动控制系统的质量和稳定性,因此必须正确合理选择调节阀的流量特性。在工程应用中,我们选用最多的是等百分比特性,对于压差变化小、可调范围小、开度变化小的场合,也可以选用直线特性的调节阀。

V型口15°
图1-2 V型口15°
V型口30°
图1-3 V型口30°
V型口60°
图1-4 V型口60°
V型口90°
图1-5 V型口90°
矩形口阀芯°
图1-6 矩形口阀芯
