调节阀直线性调节和等百分比调节的区别

    调节阀的流量特性直接影响系统的控制质量和稳定性,所以需要正确选择。调节阀的流量特性分理想流量特性和实际流量特性。调节阀总是安装在工艺管路系统中,调节阀前后的压差是随着管路系统的阻力而变化的。因此,选择调节阀的流量特性时,不但要依据过程特性,还应结合系统的配管情况来考虑。

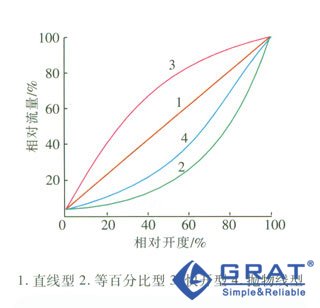

    下面来介绍一下常用的线性和对数性的区别(如图1-1):
调节阀流量特性图
图1-1 调节阀流量特性图
    线性流量特性表明,阀门流量与阀门开度成正比,在恒定的压力降下,阀门增益在所有流量处都是相同的。线性阀芯通常用于一些需要恒定增益的流量控制场合。
    对于对数流量特性,阀门行程的等量增加产生相同百分比的流量变化。其特点是:小开度流量小,流量变化亦少,调节平稳;大开度流量大,流量变化亦大,调节及时,具有调节性能好。具有等百分比流量特性的阀门一般用于压力控制场合,在预期有变化很大的压力降的情况下也可考虑使用具有等百分比特性的阀门。另外,在同一调节流量时,对数特性的开度远远大于直线特性(通常大20~30个百分点),即提高了工作的开度。所以,应尽量选用对数特性。
